Asus iPanel

Каждый производитель компьютерной техники, что хочет называться брендом, старается сделать свою продукцию уникальной и запоминающейся. Способов для этого существует множество: можно выполнить устройство в совершенно фантастическом дизайне или использовать, например, для производства корпусов полупрозрачные пластики ярких цветов. А еще можно выпускать разнообразные полезные аксессуары различной функциональной направленности, которые заработают только на оборудовании того же производителя. Именно по этому пути и пошла тайваньская компания ASUSteK, выпуская на рынок устройство iPanel.

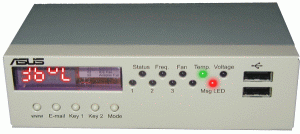

Данный девайс устанавливается в свободный внешний 5-ти дюймовый слот и позволяет выполнять мониторинг состояния системы, выполняя при этом целый ряд дополнительных   функций (2 дополнительных USB коннектора). Перечислим параметры, что могут выводиться на информационный дисплей iPanel ($13):

  • Температура процессора

  • Температура материнской платы

  • Напряжение на ядре процессора

  • Соответствие рабочему напряжению +3.3В

  • Соответствие рабочему напряжению +5В

  • Частота процессора

  • Частота FSB

  • Частота памяти

  • Скорость вращения вентилятора процессора (RPM)

  • Скорость вращения вентилятора System Fan (RPM)

  • Визуальное дублирование аварийных сигналов BIOS системы

Прежде чем рассматривать режимы работы iPanel, посмотрим, что идет в комплекте: iPanel Basic, руководство пользователя, шлейф AFPANEL, шлейф USB, 2 дискеты с сопутствующим софтом.

Подключив iPanel к компьютеру на базе материнской платы Asus CUSL2 и установив программу Asus Hotkey, мы стали смотреть на экранчик панели и нажимать кнопочки. Однако устройство никаких признаков жизни не подавало, режимы не переключались, лишь постоянно светился один единственный индикатор - "Msg LED". Тогда мы сделали то, чем всегда пренебрегают advanced users ;-) - сели читать руководство пользователя. Оно поведало нам о том, что поддержка iPanel добавлена лишь в самых новых версиях биос CUSL2. Получив подобное руководство к действию, мы обновили биос материнской платы и, о чудо, iPanel заработала...

iPanel начинает работу непосредственно с момента включения компьютера и имеет возможность сигнализировать пользователю о состоянии компьютера еще до загрузки операционной системы. Например, если вы забыли подключить видеокарту или она неисправна, то на экран iPanel выводится код 0D, что, согласно прилагающейся табличке, означает "VGA Fail"...

Если же POST прошел удачно и аварийные коды не выводились, то вы можете сколь угодно долго и совершенно безнаказанно (!) заниматься системным мониторингом, переключая тип выводимого параметра кнопкой "Mode". Зачем это нужно? Представьте, что вы исследуете свою систему на разгоняемость и, играя в полноэкранном режиме в Quake3, хотите постоянно контролировать температуру многострадального камня.

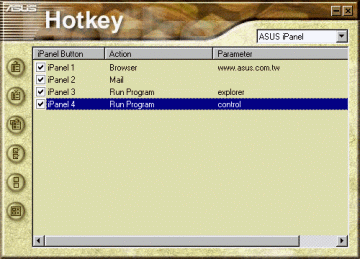

Что касается ASUS Hotkey, то это резидент, ярлычок которого постоянно виден в system tray. Данная программа делает возможным работу кнопок "www",  "E-mail", Key1 и Key2. Первые две запускают соответствующие программы Windows, на вторые же можно повесить свои собственные программы или действия.


Вывод

Можно ли обойтись без iPanel? Конечно можно. Но с ней лучше... Протестированное нами сегодня устройство заработает на современной материнской плате от Asus, оснащенной коннектором AFPANEL (CUC2, CUA, CUSL2, CUSL2-M, CUBX-E, CUSI-FX).

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

30 ноября 2000 года
