Материнская плата A7V133 - богатство возможностей

Не за горами появление процесcоров AMD, работающих на частоте шины 266Мгц, однако память DDR SDRAM по-прежнему недешева, поэтому выпуск материнских плат на чипсете VIA KT133A пришелся очень кстати. Сегодня мы познакомимся с новой материнской платой Asus A7V133, основанной именно на этом чипсете. Узнаем, что получит пользователь приобретающий эту новинку...



  Наименование Asus A7V133
   Тип процессорного разъема Socket A (с поддержкой шины DDR266)

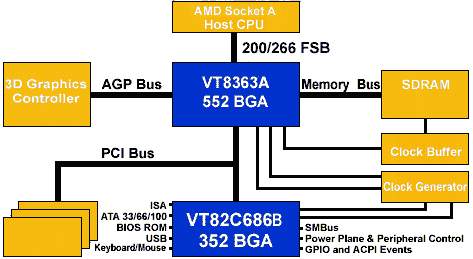

   Чипсет VIA KT133A (VT8363/686B)
   Форм фактор, размер ATX, 30.5x24.5см
   Множители до 12.5х
   Частота системной шины от 100 до 166 Мгц с шагом в 1 Мгц
   Напряжение ядра процессора 1.1-1.85В c шагом в 0.025В
   Память 3 разъема DIMM,
 установка до 1.5Гб памяти PC100/PC133
   Слоты расширения 5/0/1/1 (PCI/ISA/AMR/AGP)
   Поддержка AGP 4x AGP Pro
   Поддержка USB 2 USB порта + 2 дополнительных коннектора
   BIOS Award Bios Flash ROM
   IDE-контроллер 2 x ATA100 EIDE
2 x ATA100 Promise RAID (поддерживатеся RAID 0)



Комплектация

Кроме самой платы, в большой красной коробке аскетичного вида находились: шлейф U/DMA 66, шлейф U/DMA 33, шлейф FDD, коннекторы USB на заднюю панель корпуса, руководство пользователя, стикер ASUSteK и CD с драйверами.

Впечатления

Дизайн платы никаких нареканий не вызывает, скорее наоборот, все логично: разъем ATX питания находится ближе к краю платы, конденсаторы  расположены на небольшой плашке, установленной перпендикулярно к основной PCB, что очень удобно, особенно в том случае, если пользователь захочет водрузить на свой Athlon внушительный SuperOrb. Северный мост чипсета VIA KT133A оснащен своим кулером (радиатор+вентилятор), хотя сомнительно, что греется он намного сильнее, чем его младший собрат в A7V, где кулера не было вовсе. Как можно было видеть в спецификации, A7V133 оснащена разъемом AGP Pro, который отличается от обычного наличием дополнительных цепей питания для прожорливых видеоускорителей будущего...

На этом давайте внешний осмотр платы закончим и посмотрим, как обстоит дело с "фичками" платы. Как и ее предшественница, A7V133 может похвастаться наличием дополнительного контроллера Promise ATA 100 (чип PDC20265), который еще и позволяет построить Raid 0-го уровня.

Напомним, что при построении RAID-0 (известном также как data stripping) создается дисковый массив, в котором данные разбиваются на блоки, каждый из которых записывается (считывается) на отдельный диск. Таким образом, любой файл может считываться или записываться одновременно несколькими накопителями, проходя налету "склейку" благодаря RAID-контроллеру. Впрочем, существуют программные реализации RAID-0, например в WinNT,2000. В результате теоретическая скорость  RAID-0 массива равна суммарной скорости всех дисков массива. Однако надежность RAID-0 ниже, чем при использовании одного диска, а избыточности нет (т.к. информация не дублируется).

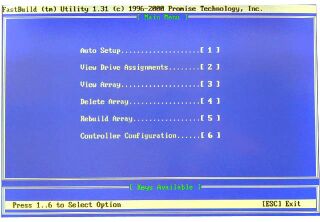

Но это - так, теория. Посмотрим, как все это реализовано на практике в A7V133. Чтобы включился RAID-0 режим, необходимо поставить 2 джампера на плате в соответствующее положение, после чего при загрузке становится доступна утилита FastBuid от Promise. Назначение данной утилиты: создание и конфигурация RAID-массива. Итак, мы создали тут массив 0-го уровня. Из чего? Об этом чуть ниже.



Прежде чем перейти непосредственно к тестированию, отметим, что благодаря применению южного моста  VIA VT82C686B и контроллера Promise ATA100, плата A7V133 в состоянии обеспечить подключение до 8 (!) ATA 100 устройств.

Тестирование

На испытательных стендах была установлена операционная система Windows Millenium. На накопителях IBM DTLA было создано по одному FAT-32 разделу, равному емкости дисков.

Конфигурация стенда:

  • Процессор AMD Athlon 1200;
  • Материнская плата Asus A7V133;
  • Видеоускоритель Asus V7100 (GeForce 2MX);
  • DIMM 128Mb SDRAM PC-133;
  • Жесткий диск Fujitsu MPF3102AT - 10Гб;
  • Жесткий диск IBM DTLA 307020, (20Гб) - 2шт;
  • CD-ROM Asus 40x.

Начнем с тестов производительности RAID-0 системы, построенной на 2-х дисках IBM DTLA и интегрированного на A7V133 контроллера Promise.  Ниже вы можете видеть результаты в Winbench 99 v.1.1 с одним диском на контроллере чипсета KT133A, с одним диском на контроллере Promise ATA100, а также производительность RAID-0 массива с различными типами оптимизаций (Desktop, Server, AV-editing).

DTLA, VIA VT82C686B DTLA, Promise ATA 100 RAID0, Desktop RAID0, Server RAID0, AV
Disk Transfer Rate, Beginning, Kb/s 36900 36900 74200 73500 74100
Disk Transfer Rate, End, Kb/s 23300 23300 62400 62600 63500
Disk Access Time, ms 12.3 12.2 10.4 10.4 10.7
Disk CPU Utilization, % 3.75 4.31 14.5 14.5 14.4
Disk Playback/Bus 6780 10600 12900 13400 13000

Disk Playback/HE:

- - - - -
Overall 24100 26900 33200 33000 33400
AVS/Express 3.4 13300 19900 22000 21700 21800
FrontPage 98 163000 173000 201000 195000 198000
MicroStation SE 22400 33100 33800 33500 33300
Photoshop 4.0 12300 12400 17500 17400 17400
Premiere 4.2 29400 26100 35400 35300 37700
Sound Forge 4.0 48500 37800 48400 47900 53100
Visual C++ 5.0 34800 34900 40800 40700 38600

Выбор оптимизации действительно сказывается на скорости: например, при выборе оптимизации RAID массива под AV (audio/video) результаты по звуковому редактору Sounde Forge 4.0 заметно подрастают.
Вообще, скорость stripe системы очень впечатляет, потому как массовых жестких дисков, работающих на физических скоростях за 70Мб/с просто нет. В данном случае подобные скорости оказались вполне реальны...

Плата A7V133 обладает всеми инструментами, благодаря которым ее можно назвать настоящей мечтой оверклокера: это и возможность устанавливать множитель до 12.5, и способность в широких пределах варьировать частоту системной шины с интервалом в 1Мгц и, конечно, изменение напряжения на ядро процессора. Некоторые из этих возможностей доступны прямо из биос системы благодаря технологии Jumper Free от Asus.

Посколько в продажу еще не поступили процессоры AMD, работающие на шине 266 (2*133DDR), мы воспользовались процессором Athlon 1200 Мгц с разблокированным множителем, установив множитель 9 и подав на шину FSB 133Мгц (эффективная скорость передачи данных при этом 266Мгц) ...

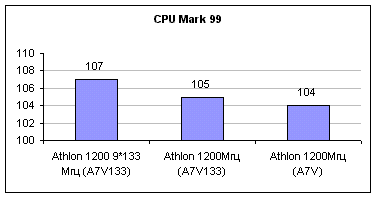

Давайте рассмотрим скорость системы в тесте целочисленного быстродействия CPU Mark 99 в сравнении с платой предшественницей A7V.

Как видим, скорость выросла совсем незначительно, что, впрочем, неудивительно: память на A7V и раньше могла работать на частоте 133Мгц, а увеличивая частоту системной шины с 200 до 266Мгц мы не заставим память работать быстрее, чем она может. Это подтверждают и другие тесты, которые мы провели:

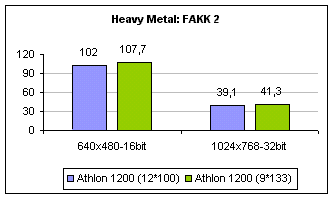

В частности, 3D-экшн игра Heavy Metal:FAKK2 (граф. движок Quake3):

И тестовый пакет 3D Mark 2000 v1.1

3D Mark 2000 1024x768-16bit, T&L
Athlon 1200 (12x100) 4896
Athlon 1200 (9x133) 4915

Сухой остаток

Итак, стоит ли бежать менять плату на базе VIA KT133 на новенькую A7V133? Конечно, нет. Однако, если вы только собираетесь выбрать подходящее обрамление для своих будущих Athlon-ов и Duron-ов, но не готовы тратиться на DDR-систему, то как следует присмотритесь к A7V133. Плату со столь громадным перечнем возможностей и оверклокерских инструментов просто трудно найти... А уровень обеспечиваемого ею быстродействия очень высок.

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

7 февраля 2001 года
