Asus V7100 Deluxe Combo - практическое применение

Прайс-листы множества компьютерных фирм пестрят внушительным списком различных устройств с приставками  TV-in, capture, TV-tuner, TV-out. Но, возможно, вы, увидев когда-то давно в небольшом подвальном заведении (скромно именующимся  компьютерным салоном) отчаянно полосящее нечто, занесли ТВ-тюнеры и все, что к ним относится, в разряд нелепых суррогатов обычного телевизора... Сегодня все уже не так плохо, продемонстрировать это нам поможет  Asus V7100 Deluxe Combo  - настоящий видеотелевизионный комбайн, способный превратить ваш домашний ПК в киностудию.

Данное чудо инженерной мысли базируется на чипе GeForce 2MX и представляет из себя модифицированный вариант видеоускорителя Asus V7100. О производительности, которую обеспечивает V7100 в 3D-играх, вы, скорее всего уже знаете по многочисленным обзорам в сети (сравнительные результаты есть, например, здесь), поэтому этой темы на сей раз мы касаться не будем. Основное внимание в данном обзоре мы уделим непосредственно работе с ТВ, захвату и последующему редактированию видео.

Для начала перечислим, что находится в большой коробке Deluxe Combo помимо видеокарты:

  • 3D-очки Asus VR-100G;

  • Asus AV-Adapter c липучкой;

  • Руководство пользователя;

  • Универсальный соединительный кабель
     (S-Video --> S-Video, тюльпан, mini-jack);

  • CD с драйверами и утилитами;

  • Программный DVD-проигрыватель Asus DVD 2000;

  • Полная версия пакета захвата, редактирования и воспроизведения цифрового видео Ulead Video Studio SE 4.0;

  • CD с Cyberlink VideoLive Mail (создание видеосообщений для e-mail);

  • 3D-action игра Soldier of Fortune;
  • Программа цветовой калибровки 3Deep.

1) ТВ-тюнер

ТВ-тюнер - это устройство, преобразующее высокочастотный аналоговый видеосигнал с антенны или сети кабельного телевидения в изображение на экране компьютерного монитора. В нашем случае ТВ-тюнер интегрирован с видеокартой, что позволяет сэкономить PCI слот, который потребовался бы в случае отдельной платы. Схема ТВ-тюнера производства Philips наглухо закрыта традиционной металлической коробочкой-экраном. Дабы не утомлять читателя техническими деталями, просто приведем характеристики  V7100 Deluxe Combo без комментариев:

Графический чип GeForce 2MX
Память 32Мб, SDRAM 6нс, Hyundai
Encoder тв-тюнера Chronotel CH7007A-T
Чип захвата и декодирования видео Philips SAA7113H
Входы AV-In (аудио/видео), RF-in (коаксиальный тв-вход)
Выходы AV-Out, VGA, VR-out (для очков Asus VR-100)

Для просмотра ТВ программ предназначена программа ASUS Live Utility (в комплекте идет версия 4.5). С ее помощью мы настроили большинство телевизионных каналов, выбрав в списке стандарт SECAM (DK). Однако большинство - это еще не все: процедура автоматического поиска не смогла "зацепиться" за некоторые каналы, поэтому пришлось добавить их вручную. Впрочем, это не фатально, так как процедура делается один раз. Качество изображения при просмотре программ уступало телевизионному, хотя и не сильно. Причем этому есть как минимум две объективные причины:

1) Уровень паразитных помех и наводок внутри корпуса ПК очень высок. Наличие экрана вокруг тв-тюнера неспособно полностью снять эту проблему.

2) Второй фактор, отрицательно сказывающийся на качестве изображения, связан с особенностями телевизионного сигнала. При просмотре телевизионных программ посредством ТВ-тюнера края движущихся объектов выглядят ступенчато, с зазубринами. Это объясняется тем, что видео передается с черезстрочной разверткой, с частотой 50 полей в секунду (NTSC - 60). В каждом поле - изображение, состоящее либо только из четных, либо из нечетных строк. Таким образом при формировании цельной картинки  мы и получаем наши телевизионные 25 кадров (50/2). Компьютерный же монитор  обладает прогрессивной или построчной разверткой (non-interlaced), а ПК оперирует кадрами, а не полями...  В общем, не залезая по пояс в технические дебри, можно сказать, что либо при просмотре ТВ-изображения на ПК мы выбрасываем половину полей (скажем, четные), либо совмещаем поля и смотрим с частотой  25 кадров в секунду.

Как оказалось, ТВ-тюнер видеокарты V7100 Deluxe Combo в его нынешнем комплекте поставки не очень пригоден для использования в системе SECAM, потому как звука на ТВ при использовании комплектного ПО услышать нам не удалось. Как мы уже отмечали, программа  поиска телевизионных программ работает неточно, пропуская многие телевизионные каналы, так что пришлось запастись терпением и искать их вручную. Впрочем, как оказалось, это проблемы программного свойства, и они разрешены в следующей версии Asus Digital VCR, которая пока находится в статусе бета версии, поддержка по которой не осуществляется. (Вы можете загрузить эту программу с сайта ASUSTeK: avcr14b2.zip - 3.3Mb)...

2) Видеозахват и редактирование

Для видеозахвата на V7100 Deluxe Combo можно использовать как две программы (Asus Live, Asus Digital VCR), идущие в комплекте с видеокартой, так и ПО сторонних производителей. Мы использовали для видеозахвата Asus Digital VCR.

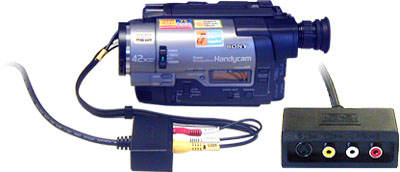

В качестве источника для видеозахвата мы использовали бытовую видеокамеру Sony Handycam (Hi8), работающую в формате PAL. Подключить подобные устройства очень легко, благодаря такому приятному аксессуару, как Asus AV-Adapter и коннекторам типа тюльпан.

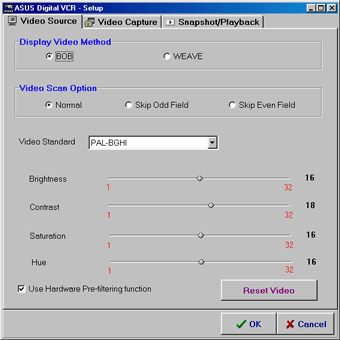

Для того, чтобы осуществлять видеозахват, необходимо определиться с разрешением и форматом создаваемого видеоролика. Здесь необходимо учитывать мощность своего ПК, наличие свободного места на жестком диске, так как несжатое цифровое видео пожирает дисковое пространство с фантастической скоростью, а ведь есть еще и звуковой поток. Программа Digital VCR позволяет при захвате осуществлять на лету компрессию в фирменный формат ASV2 (с градацией по качеству от 1 до 9), либо оставить видео в несжатом виде: формате UYVY или одном из форматов RGB с разной точностью цветопередачи (24bit-RGB, 16bit-RGB, 8bit-RGB).

Качество изображения при использовании ASV2 (quality 9) весьма хорошо и при разрешении 704х576 объем потока данных составляет примерно 2.6Мб/сек без учета звука. Для сравнения: при записи несжатого видеопотока пространство на диске расходуется со скоростью более 18Мб/сек. Таким образом, всего 40-минутный любительский фильм, будучи оцифрован без компрессии, бессовестно употребит целиком 45-ти гигабайтный жесткий диск. Отсюда вывод: если у вас нет больших дисковых массивов, то к компрессии время от времени придется прибегать. Как альтернатива применению компрессии - возможность монтировать фильм по фрагментам.

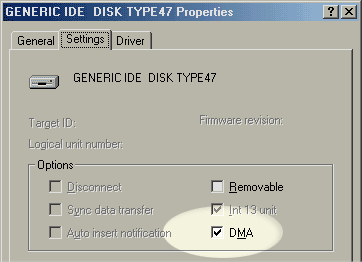

Для того, чтобы избежать пропуска кадров при видеозахвате, необходимо включить режим Ultra DMA при доступе к жесткому диску. В случае чипсетов от Intel достаточно установить соответствующий драйвер, для чипсетов VIA необходимо сделать это в диспетчере устройств (device manager).



После того, как фильм оцифрован и сохранен на жесткий диск, можно приступать к его редактированию и монтированию. Для этих целей в комплекте с видеокартой поставляется полная версия пакета Ulead Video Studio 4.0SE (доступен upgrade до v.5.0). Не являясь самой совершенной, данная программа все же позволяет быстро и просто осуществлять нелинейный видеомонтаж целого фильма, накладывать множество видео и звуковых эффектов, вставлять авторские титры и т.п. Готовый ролик можно сохранить в формате MPEG2, использующимся в DVD-Video.

Когда видеошедевр создан, остается сохранить его на обычный бытовой VHS видеомагнитофон, после чего с гордостью показывать друзьям и знакомым...

Вывод

V7100 Deluxe Combo - хороший выбор для тех, кому нужны широкие возможности по работе с ТВ и видео, вкупе с производительным 3D-ускорителем, причем за весьма умеренную цену, учитывая обширный комплект ПО и аксессуаров. Однако радость новых владельцев Deluxe Combo будет несколько омрачена необходимостью выкачивать из сети бета версию Asus Digital VCR для корректной поддержки стандарта SECAM (будем надеяться, что скоро Asus эту ситуацию исправит)...

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

14 февраля 2001 года
