Asus CUSI-M: интеграции быть!

Далеко не на каждом рабочем столе необходима вычислительная мощь под стать компьютерному комплексу системы НОРАД (аэрокосмической обороны Северной Америки). Всегда существовал, есть, и, видимо, сохранится в будущем устойчивый спрос на бюджетные системы. Для огромной плеяды офисных пользователей и предназначена материнская плата Asus CUSI-M, о которой сегодня пойдет речь. Отметим сразу, что это решение с высокой степенью интеграции, поэтому ожидать рекордов быстродействия здесь просто не стоит. Конек платы в другом  - в ее универсальности, компактности и низкой цене.

CUSI-M основана на одночиповом наборе логики SiS630E (функции северного и южного моста реализованы в одной микросхеме). Особенность платы - это высокая степень интеграции: на компактной microATX PCB уютно разместились видео, аудио решения и даже сетевой адаптер.



  Наименование Asus CUSI-M
   Тип процессорного разъема Socket 370
   Чипсет SiS 630E
   Форм фактор, размер MicroATX, 17.8x24.4см
   Множители до 8.5х
   Частота системной шины 66, 100, 105, 110, 112,
115, 120, 133, 138, 140, 145, 147
   Напряжение ядра процессора 1.6-1.75В, возможность
 ручной установки отсутствует
   Память 2 разъема DIMM,
 установка до 1.5Гб памяти PC100/PC133
   Слоты расширения 3/0/1/0 (PCI/ISA/AMR/AGP)
   Поддержка AGP Интегрированное SiS300 AGP4x видео
   Поддержка USB 2 USB порта + 2 дополнительных коннектора
   BIOS Award Bios Flash ROM
   IDE-контроллер 2 x ATA66 EIDE

Чипсет SiS 630E асинхронный,  а это значит, что частоты памяти и системной шины могут быть различными. Более того, биос системы позволяет установить более высокую частоту как на память так и на FSB, что несколько необычно. Выгоды от этой самой асинхронности вполне очевидны: так как встроенный видеоадаптер использует для своей работы основную память системы, то он будет работать тем быстрее, чем быстрее работает память. Например, на CUSI-M при установке Celeron с шиной 66Мгц на память можно подать 100Мгц, что обеспечит более высокую скорость работы видеоускорителя, особенно в 3D. Как и большинство интегрированных систем, CUSI-M позволяет пользователю через биос системы указать, какую часть основной памяти он желает выделить под видеоадаптер (2, 4, 8, 16, 32 или 64Мб).

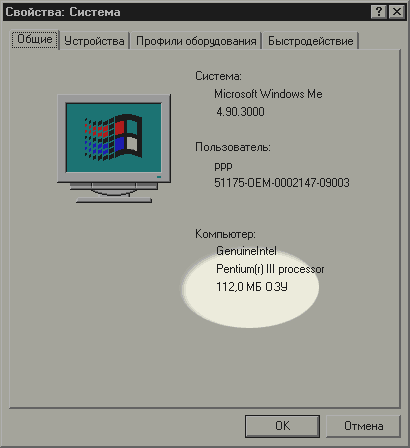

По умолчанию установлено 16Мб, что, пожалуй, в условиях нашего тестирования оптимально. Именно поэтому Windows увидела лишь 112Мб вместо 128...

Что до внешнего вида платы, то он оставил у нас самые лучшие впечатления: CUSI-M исполнена в формате microATX, благодаря чему поместится в самом маленьком корпусе. При этом все узлы расположены настолько удачно, что проблем с доступом к какому-либо разъему нет.

Комплектация

Кроме самой платы, в небольшой зеленой коробке находятся: шлейф U/DMA 66, шлейф U/DMA 33, шлейф FDD, коннекторы USB на заднюю панель корпуса, руководство пользователя, стикер ASUSteK и CD с драйверами.

Тестирование

Тестирование мы решили проводить под управлением операционной системы Windows 2000, как наиболее подходящей к условиям современного офиса. Особенно если инфраструктура офисных компьютеров строится с нуля. Для сравнения с нашей конкурсанткой мы взяли распространенную материнскую плату PC Chips LMRT 766, основанную на чипсете i810.

Компьютер №1:

  • Процессор Celeron 566;
  • Материнская плата Asus CUSI-M (SiS630E);
  • DIMM 128Mb SDRAM PC-100;
  • Жесткий диск IBM DTLA 307020 - 20Гб;
  • CD-ROM Asus 40x.

Компьютер №2:

  • Процессор Celeron 566;
  • Материнская плата PC Chips LMRT 766 (i810);
  • DIMM 128Mb SDRAM PC-100;
  • Жесткий диск IBM DTLA 307020 - 20Гб;
  • CD-ROM Asus 40x.

Прежде чем перейти к цифрам, необходимо сказать о возможностях SiS630E:

Видео (Встроенный видеоадаптер SiS300)

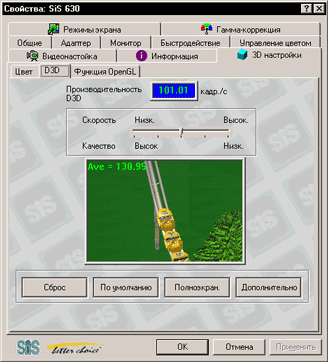

 Как выяснилось, в 2D он ведет себя вполне достойно - замыливание картинки отсутствует до разрешения 1024x768-85Гц (монитор ViewSonic PF775), хотя при переходе на более высокие разрешения оно все же появляется. Настройки, предоставляемые драйверами SiS300, богатством не блещут. Так, в D3D пользователь волен гонять туда-сюда некий абстрактный бегунок Скорость-Качество. Что при этом происходит, мы так и не поняли.

Было бы неправильно ожидать от CUSI-M высокой скорости в 3D, но, тем не менее, она демонстрирует результаты более высокие, чем соперница на i810...

Аудио

Для того чтобы плата "звучала", Asus вместо полупрограммного AC'97 решения использовал на плате отдельный звуковой чип C-Media 8738, который позволяет не только проигрывать традиционные звуки windows, но и поддерживает звуковые 3D-API и расширения к ним: DS3D, A3D, EAX 1.0. Звучание, обеспечиваемое платой, удовлетворит большинство пользователей, но не меломанов...

Цифры

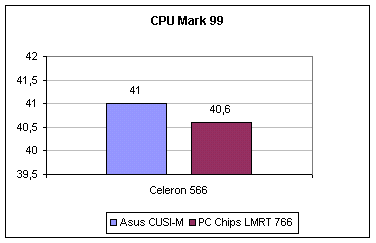

Теперь рассмотрим результаты теста CPU Mark 99 из пакета ZD Winbench 99, демонстрирующие быстродействие системы на целочисленных операциях. В этом тесте CUSI-M лидирует, хотя и совсем чуть-чуть.

В тестовом пакете Sisoft Sandra 2001 лидерство снова на стороне платы от Asus, лишь в Memory Benchmark CUSI-M немного уступила сопернику.



Sandra 2001 Asus CUSI-M PC Chips LMRT766
CPU Dhrystone, MIPS 1558 1549
FPU Whetstone, MFLOPS 763 752
Integer MMX, it/s 1774 1759
Floating-Point SSE, it/s 2394 2342
ALU/Memory Bandwidth, Mb/s 178 192
FPU/Memory Bandwidth, Mb/s 207 221

 И, наконец, обещанное преимущество чипсета SiS630E над i810 в 3D, на примере 3DMark 2000.

3D Mark 2000 640x480-16bit,
PIII optimization
Asus CUSI-M 1239
PC Chips LMRT766 1083

Добавим, что, если не ставить высоких разрешений, то на CUSI-M вполне реально можно поиграть, правда, при этом выявляется некоторая сырость драйверов в D3D. Будем надеяться, что проблема будет исправлена в будущих релизах драйверов.

 Вывод: Asus CUSI-M - отличное решение как для рынка SOHO (Small Office Home Office), так и просто для построения современной бюджетной системы. Компактная и полнофункциональная, она обязательно найдет своего покупателя.

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

26 февраля 2001 года
