Вулканы и Драконы, или какой кулер кульнее!

Cool (англ.) - прохладный, крутой (разг.)

Гонка вооружений/частот докатилась и до устройств охлаждения - вместе с ростом мегагерц кремниевых монстров, кулеры тоже стали расти, причем во всех направлениях: они стали обрастать медными частями, наращивать свою массу и размеры, и даже скорость вращения вентиляторов. Иные миссионеры от Деда Мороза уже вовсю щеголяют вентиляторами со скоростью вращения более 7000 Об/мин, гудя при этом почти как взлетающий тяжелый бомбардировщик.

В данном обзоре мы хотели не просто определить, какой кулер на сегодня самый мощный, а выработать для покупателя некоторые конкретные рекомендации по оптимальному выбору устройства охлаждения, которое, что называется, будет необходимым и достаточным для его компьютера.

Сегодня наша "Железная лаборатория" подвергнет тщательному изучению работу следующих кулеров:

  • Thermaltake Chrome Orb (взят для сравнения);
  • Thermaltake Dragon Orb3 A1132 4900 PRM;
  • Thermaltake Dragon Orb3 A1135 7000 PRM;
  • Volcano 6CU+ A1138 7000 PRM;
  • Volcano 6CU A1139 4550 PRM;
  • Elan-Vital FSCUG9C-6FC 3200-4800 PRM.

В качестве испытательного стенда мы взяли компьютер следующей конфигурации:

  • Процессор AMD Athlon 1400 (T-bird);
  • Процессор AMD AthlonXP 1800+ (Palomino);
  • Материнская плата Asus A7V266 (VIA KT266);
  • Память DIMM DDR DRAM 256Mb Kingston;
  • Видеоускоритель Asus V7700Pro (GeForce2);
  • Жесткий диск IBM 60GXP - 40Гб (7200 Об/мин);
  • CD-ROM 52X Acer;
  • Сетевая карта Compex RE100TX.

В качестве "разогревочного" приложения нами использовался Quake3: Arena (v.1.17), который в демо-режиме запускался с максимальной детализацией в окне 640x480. Разрешение десктопа при этом было 1024x768-32bit, а показания термодатчиков снимались программой Asus Probe версии 2.14.04. Корпус системного блока, естественно, был закрыт, а комнатная температура составляла 22 °С. Съем показаний осуществлялся перед запуском Quake (15 минут работы Windows в ненагруженном режиме), затем через 1.5 часа прогрева.

Приведем сводную таблицу характеристик тестируемых кулеров:



FCUG9С-6FC

Chrome Orb

Dragon Orb3 A1135

Размеры радиатора

Длина 68мм, ширина 67мм, высота 54мм

Диаметр 69мм,
высота 49мм

Диаметр 69мм,
высота 79мм

Уровень шума

25-37 dB

29 dB

37 dB

Объем потока воздуха

-

0,59 м3/мин

0.97 м3/мин

Скорость вращения

3200-4800 об/мин

5500 об/мин

7000 об/мин

Материал радиатора

медь и алюминий

алюминий

медь и алюминий

Тип пасты

предварительно нанесенная
теплопроводящая паста

предварительно нанесенная
теплопроводящая паста, Thermagon T905C

предварительно нанесенная
теплопроводящая паста или паста в тюбике,
Begquist 225U

Срок службы

60000 ч.

-

50000 ч.




Dragon Orb3 A1132

Volcano 6Cu A1139

Volcano 6Cu+ A1138

Размеры радиатора

Диаметр 69мм,
высота 79мм

Длина 80мм, ширина 60мм, высота 65мм

Длина 80мм, ширина 60мм, высота 65мм

Уровень шума

31 dB

30 dB

39 dB

Объем потока воздуха

0.83 м3/мин

0,83 м3/мин

0,98 м3/мин

Скорость вращения

4900 об/мин

4550 об/мин

7000 об/мин

Материал радиатора

медь и алюминий

медь и алюминий

медь и алюминий

Тип пасты

теплопроводящая паста в тюбике,
Begquist 225U

предварительно нанесенная
теплопроводящая паста,
Begquist 225U

теплопроводящая паста в тюбике, Begquist 225U

Срок службы

50000 ч.

50000 ч.

50000 ч.

Теперь посмотрим, как выглядят наши конкурсанты внешне:

FCUG9С-6FC

Chrome Orb

Dragon Orb3 A1135

Dragon Orb3 A1132

Volcano 6Cu A1139

Volcano 6Cu+ A1138

Как видим, компания Thermaltake предлагает для охлаждения процессоров два различных класса кулеров - это традиционные прямоугольные трудяги из серии Volcano и семейство турбиноподобных Orb-ов, именно оно сделало Thermaltake столь известной компанией.

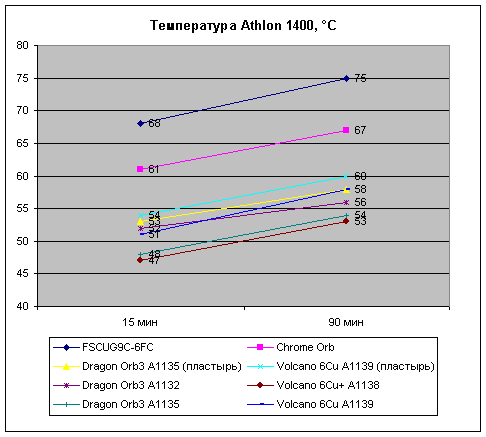

Теперь посмотрим на графики, демонстрирующие температуру процессоров при использовании различных кулеров. Показания мы снимали как в штатной для корпуса In-Win S500 комплектации, так и с установленным дополнительным вентилятором на заднюю панель, благо для него там предусмотрено место (вентилятор при этом работал на выдув воздуха).

Обратите внимание, что некоторые из кулеров Thermaltake поставляются с предварительно нанесенной теплопроводящей пастой (ее иногда называют пластырем). Как можно видеть на графике, кулер с теплопроводящей пастой в отдельном тюбике обеспечивает более высокую эффективность охлаждения. Преимущество же предварительно нанесенной пасты в удобстве использования (нет нужды вскрывать тюбик и равномерно смазывать кристалл процессора перед установкой), а минус в том, что даже после одного снятия кулера с процессора, необходимо обрабатывать кулер пастой, так как первоначальный слой уже смазан.

Однако мы немного отвлеклись, давайте вернемся к графику. Итак, самое эффективное охлаждение Athlon обеспечил "Volcano 6Cu+" - температура, огнедышащего в обычных условиях "камушка" от AMD, не превысила даже 53°C. И это после 1.5 часов стрессовой нагрузки в Quake 3. Браво Thermaltake, результат впечатляет! Еще один кулер той же весовой категории - Dragon Orb3 A1135 показал практически такие же результаты, но при этом субъективно шумел больше. Оба этих гиганта "шевелят" лопастями со скоростью 7000 Об/мин, поэтому без высокого уровня шума не обойтись - это плата за холод.

Две менее темпераментные модели кулеров Dragon Orb3 A1132 и Volcano 6Cu A1139, с вентиляторами на 4900 и 4550 Об/мин соответственно, также, как и старшие братья обладают массивным медным основанием, что обеспечивает им высокую эффективность (теплопроводность меди в 2 раза выше, чем у алюминия). Температура самого горячего процессора для PC при интенсивной нагрузке не превысила при их использовании 60°C, что более чем далеко от разрешенного максимума в 95°C (для Athlon 1400).

Заслуженный ветеран охлаждающей отрасли Chrome Orb тоже показал себя неплохо, показав, что и он в принципе способен нормально охлаждать даже Athlon 1400. Шептун от Elan-Vital (FCUG9С-6FC) не показал рекордного уровня охлаждения, что и неудивительно, ведь в его задачи входит не только охлаждать процессор, но и по возможности не шуметь, повышая скорость вращения своего вентилятора при необходимости. Температура при его использовании продолжала оставаться в допустимых рамках и не была при этом на граничных значениях, чтобы нужно было начинать волноваться за здоровье процессора…

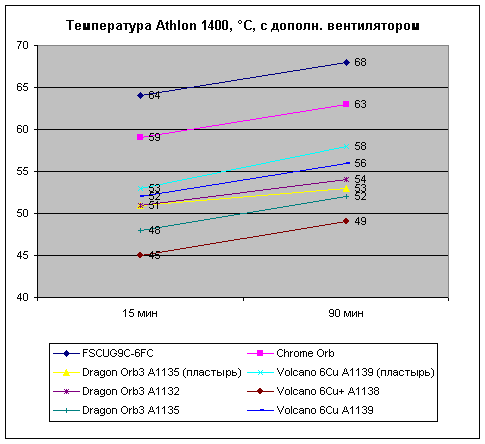

Теперь взглянем на график охлаждения того же процессора, но после установки в корпус дополнительного вентилятора.

Установка дополнительного вентилятора в корпус, да еще напротив процессора значительно повышают эффективность охлаждения: в среднем температура стала ниже на 5-7 градусов, что очень неплохо. Другое дело, что в большинстве случаев необходимость в подобном дополнительном охлаждении для большинства конфигураций невелика, а уровень шума с дополнительным вентилятором увеличивается довольно значительно.

Осталось сказать о температуре системной платы в процессе наших изысканий. Она даже при интенсивной нагрузке меняется совсем незначительно: как с дополнительным вентилятором в корпусе так и без оного менялась от 28 до 34 градусов, что очень немного. Самое горячее место платы, после процессора - это чип северного моста (Northbridge), а на нем на плате A7V266 (как и на подавляющем большинстве современных плат) стоит активный кулер, который позволяет на эту тему не беспокоиться…

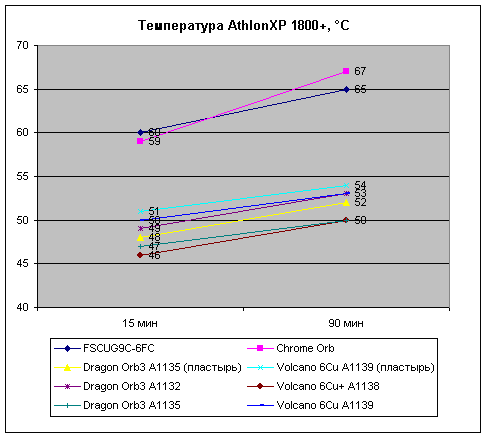

Теперь посмотрим на температурные графики работы кулеров с самым высокочастотным и быстрым процессором AMD на настоящий момент - AthlonXP 1800+. Этот монстр производительности, основанный на ядре Palomino греется меньше, чем Athlon 1400, хотя и работает на более высокой частоте (1533Мгц).

Чтобы еще более не перегружать читателя цифрами, мы не стали приводить графика температур AthlonXP 1800+ с дополнительным вентилятором в корпусе. В этом нет необходимости, так как температура снижалась точно так же, как и в случае с Athlon 1400 - в среднем дополнительное охлаждение на 5 градусов по шкале Цельсия.

Вывод:

Все протестированные нами сегодня кулеры справляются с охлаждением современных процессоров, новые модели, конечно же, лучше. При этом надо отметить, что необходимости в установке очень мощных (а значит шумных) кулеров со скоростью вращения вентилятора 7000 Об/мин в обычном корпусе и стандартной наполненности его "горячими" устройствами нет. Mainstream модели кулеров Thermaltake и так великолепно справляются со своей задачей. Установка 7000-ков и дополнительного вентилятора в корпус может быть необходима, и оправдана лишь в случае тесного и наполненного устройствами корпуса (например, два и более жестких диска со скорость вращения шпинделя 7200Об/мин, CD-ROM, CD-RW) или при очень высокой комнатной температуре (более 28-29°C).

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

1 ноября 2001 года
