Домашний киновидеотеатр

Сегодня мы продолжаем рассказ о том, что можно делать с современным домашним ПК. Как и в предыдущих материалах, многогранность применений компьютера мы показываем на примере нашего Team Lion, основанном на процессоре Intel Pentium 4.

На сей раз главной темой обзора будет DVD - построение несложного и недорогого домашнего видеотеатра на базе компьютера Team Lion…

Напомним, что представляет из себя Team Lion:

Процессор Pentium 4 Northwood
Материнская плата Asus P4B266 (чипсет i845D)
Видеоускоритель Asus V8440 или V8460 Ultra (GeForce4 Ti)
Звуковая карта Creative SB Audigy
Жесткий диск 40, 60 или 80Gb Seagate, IBM 7200RPM
Оперативная память От 512Мб до 2Гб, Kingston DDR PC-2100
CD-ROM DVD-ROM, CD-RW
Факс-модем OMNI 56K PCI Voice
Дисковод 3,5" FDD 3.5" 1.44 Mb, Panasonic
Корпус InWin S508 (300ВТ)
Операционная система Windows XP Home Edition (рус)

Ключевое слово в домашнем видеотеатре это DVD, остановимся поподробнее на том, что это такое и с "чем его едят".

Расшифровывается аббревиатура DVD как digital versatile disc - универсальный цифровой диск (существует и другой вариант digital video disc). DVD представляет из себя стандарт записи данных на оптическое диски высокой емкости. Диски эти могут быть различного объема: от 4.7 до 17Гб! Емкость DVD-диска определяется его типом - количеством слоев для записи. Наиболее распространенные односторонние однослойные DVD-диски имеют емкость 4.7Гб, а большинство массовых и недорогих DVD-накопителей (NEC, Asus, Toshiba, Pioneer и др.) читают как раз такие диски. Принцип записи и чтения DVD схож с обычными CD-ROM, но за счет меньшей длины волны лазера плотность записи обеспечивается гораздо более высокая (емкость CD до 700Мб).

Очевидно, что на DVD могут быть записаны любые данные, но распространение этот стандарт получил главным образом благодаря DVD-Video - видеофильмам на DVD-дисках. Внушительная емкость DVD диска и относительно невысокая цена позволяет записывать фильмы с великолепным качеством изображения и звука. Формат DVD - это 25 кадров в секунду с разрешением 720 х 576 точек при глубине цвета 24-бит (PAL) или 30 кадров 720 х 480 х 24-бит (NTSC). Как бы не была высока емкость DVD-диска, но вместить в себя 2-х часовой цифровой фильм без сжатия не в состоянии даже они, да и слишком велик в этом случае будет поток передаваемых данных. Поэтому видео записывается на DVD в сжатом виде, в специально разработанном формате MPEG-2, который обеспечивает великолепное качество изображения. Благодаря использованию сжатия удается снизить поток данных с 30Мб в секунду всего до 3-4Мб/сек…

Звук на DVD - это просто отдельная песня :). Звуковое сопровождение может обеспечиваться в разных форматах, в том числе и в Dolby Digital. Последний состоит из шести независимых звуковых каналов (левый фронт, правый фронт, центральный (речевой), левый тыл, правый тыл, низкочастотный канал эффектов (LFE)). Частотная полоса канала LFE находится в диапазоне от 20 и 120Гц, он служит для передачи низкочастотных эффектов, имеющих высокое звуковое давление. Поэтому формат еще иногда обозначают как 5.1, где .1 - это канал эффектов… DVD обеспечивает не только великолепное цифровое качество картинки и звука (гораздо выше аналоговых видеокассет формата VHS), но и поддержку дубляжа на разных языках (до 8 вариантов) и субтитров (до 32 вариантов). На практике это означает, что приобретя DVD-фильм, дублированный на русский язык, можно посмотреть его и на английском языке, с русскими или английскими субтитрами или без субтитров вовсе. Таким образом DVD - отличный выбор для желающих смотреть movie на языке оригинала, или просто поупражняться в знании языков.

Кинокомпании и обладатели прав проката фильмов хорошо приняли DVD-Video еще и потому, что формат обеспечивает хорошие технические средства защиты авторских прав, такие как зональная защита. К сожалению, ее применение доставляет пользователям некоторые неудобства, особенно в нашей стране. Суть зональной защиты вот в чем: фильмы выпускаются на DVD для разных частей мира с прописанным на диске кодом (зоной) региона, а приводы DVD выпускаются соответственно с заданной зоной, т.е. могут читать DVD диски определенной зоны. Сменить зону дисков, которые читает DVD-привод можно, но лишь ограниченное количество раз (обычно 5).

  1. Северная Америка
  2. Япония, Европа, Средний Восток, Южная Африка
  3. Юго-восточная Азия (включая Гон-Конг)
  4. Австралия, Новая Зеландия, Центральная и Южная Америка
  5. Северо-западная Азия (Россия), Северная Африка
  6. Китай

Не секрет, что многим в нашей стране покупать фирменные лицензионные DVD-диски либо не по карману, либо не хочется, а пиратские зачастую оказываются из другой зоны, не 5-ой, а, например, 1-ой или 2-ой. Кроме того, выход лицензионных дублированных фильмов для нашей 5-ой иногда запаздывает…

Теперь после несколько затянувшейся теории, которая предназначалась для людей прежде не знакомых с DVD перейдем к непосредственному описанию DVD-театра на базе Team Lion.

Как мы уже говорили, MPEG2 это формат со сжатием, стало быть, при воспроизведении данные, читаемые DVD-приводом с диска, необходимо распаковать и обработать. Это большая вычислительная работа для компьютера и при программном воспроизведении DVD загрузка центрального процессора может быть довольно высокой, однако, для Team Lion это задача пустяковая: современный программный проигрыватель DVD (AsusDVD 2000 - Power DVD), которым обеспечивается наш ПК, использует широчайшие мультимедийные возможности процессора Intel Pentium 4 (SSE, SSE2), а часть нагрузки перекладывается на широкие плечи видеоускорителя Asus V8460 (V8440), имеющего функции аппаратного ускорения DVD.


основная панель управления AsusDVD 2000

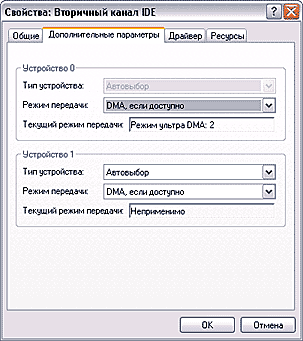

Для отличной производительности необходимо также убедиться, что привод DVD-ROM работает в одном из U-DMA режимов, а не PIO-4, в котором загрузка процессора гораздо выше.

Распаковка многоканального звука формата Dolby Digital AC-3 и вывод его на многокомпонентную акустику тоже представляет непростую задачу, но Team Lion умеет делать и это, благодаря своей великолепной звуковой системе на базе Creative Sound Blaster Audigy, с функцией распаковки AC-3.

Включается эта возможность ПК во вкладке Surround Mixer - Speakers - AC3 Decode, где задается тип внешней акустической системы, подключаемой к ПК:

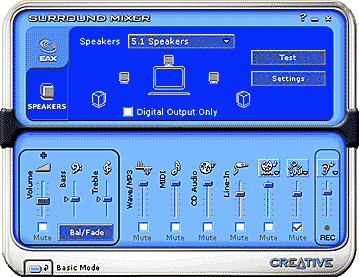

выбор типа акустики в настройках SB Audigy

В качестве акустической системы мы использовали отличный 6-ти компонентный комплект Inspire 5300 5.1 производства компании Creative, который обеспечивает чистый и глубокий звук и обладает достаточной мощностью для комнаты средних размеров.

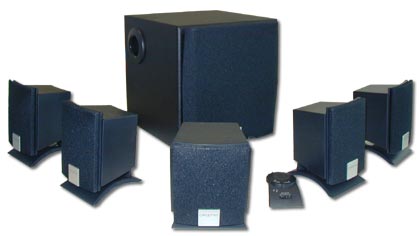

Creative Inspire 5300 5.1 во всей красе

Приведем технические характеристики Inspire 5300 5.1, которая на момент написания материала стоила $135:

  • Частотный диапазон: 47Гц-20кГц;
  • Соотношение сигнал/шум: >75dB;
  • Мощность сателлитов: 6Вт;
  • Мощность басовика: 18Вт.

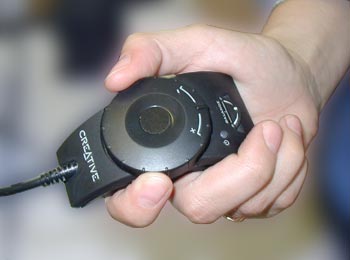

Регулировать громкость звука при просмотре фильмов можно при помощи вынесенного регулятора

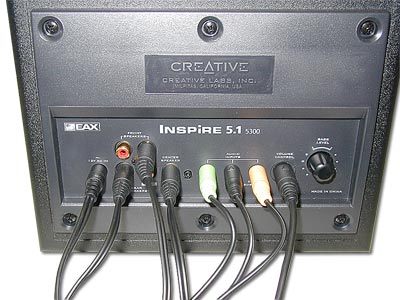

К Team Lion акустика подключается тремя кабелями, на выходы звуковой карты Audigy. Со стороны Inspire 5300 подключение выглядит несколько сложнее, но и это не страшно, так как есть цветовая маркировка кабелей и гнезд.

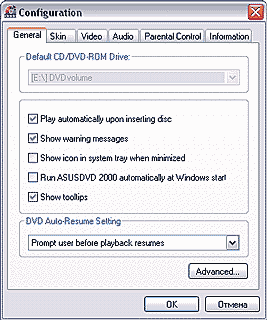

Теперь вернемся к вопросу правильной настройки DVD-проигрывателя ASUS DVD2000. Здесь есть два важных момента: после того, как мы включили распаковку AC-3 в настройках звуковой карты, в конфигурации Asus DVD 2000 во вкладке Audio Output необходимо выставить Use SPDIF. Это определенный финт - на самом деле цифровой выход в этот раз нам не нужен, так как нет необходимости во внешнем декодере AC3, звуковой поток уже распакован звуковой картой. В данном случае выбирая Use SPDIF мы указываем DVD-проигрывателю ничего не делать со звуком, оставлять его как есть…

Во вкладке Video включим Hardware Acceleration для того, чтобы заработали умения GeForce 4 по ускорению DVD.

Теперь нам осталось лишь вставить диск и начать наслаждаться фильмом, а заодно и эффектом присутствия, благодаря окружающему со всех сторон многоканальному звуку и глубоким басам.

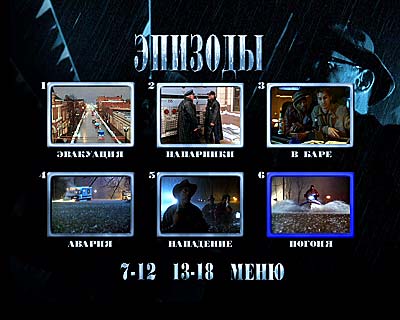

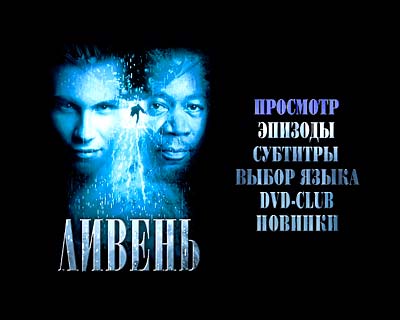

При эксплуатации DVD незнакомых с этой технологией ждет еще один приятный сюрприз - это недоступный на видеокассетах мгновенный доступ к любому участку фильма и собственное меню кинофильма, где пользователь может выбрать желаемый язык озвучки и субтитров, а также сразу перейти на какой-либо ключевой эпизод фильма.

Необязательно смотреть кино на экране монитора, особенно если он недостаточно большой. Видеокарта Asus V8460 (V8440), которой оснащается Team Lion имеет выход на телевизор, который может работать в стандартах Pal и NTSC. Поэтому вывести изображение на ТВ не составит труда. Конечно, качество изображения на экране телевизора будет уступать мониторному, так как пройдет преобразование из одного цветового формата в другой (из RGB в YUV), а также потому, что большинство телевизоров обеспечивают лишь чересстрочную развертку (interlaced).

Кроме всех описанных плюсов штатного применения DVD-привода в Team Lion нужно, конечно же, сказать о совместимости последнего со всеми стандартными CD-ROM дисками. Сегодняшние DVD-приводы читают практически все то же самое, что и обычные CD-ROM-ы.

Таким образом, приобретая компьютер Team Lion, Вы покупаете многофункциональное, универсальное устройство, которое позволяет в полной мере воспользоваться преимуществами новейших цифровых технологий...

Дополнительная информация о компьютере Team Lion:

Дмитрий Егоров
Лаборатория "ТИМ Компьютерс"
04 июля 2002 г.
