Сравнение производительности различных типов серверных накопителей (HDD, SSD, SATA DOM, eUSB)

В этой статье мы рассмотрим современные модели серверных накопителей с точки зрения производительности и оптимальных областей применения.

На данный момент в серверах в основном используются устройства хранения данных двух типов — жесткие магнитные диски (HDD, hard disk drive) и твердотельные накопители (SSD, solid-state drive). Кроме того, используются также и такие устройства, как eUSB Flash Module и SATA DOM. Рассмотрим все эти типы более подробно.

Жесткие диски — HDD

Современные жесткие магнитные диски могут использовать один из двух интерфейсов — SATA (Serial Advanced Technology Attachment) и SAS (Serial Attached SCSI). Текущая версия интерфейса SATA обеспечивает пропускную способность 6 Гбит/с. Диски с этим интерфейсом преимущественно используются в сегменте настольных персональных компьютеров, но могут применяться и в серверах. В серверном сегменте такие диски имеют скорость вращения шпинделя 7'200 об/мин. В нашем тестировании из дисков этого типа будут принимать участие модели Seagate Constellation.2 ST91000640NS (SATA 7'200, 2.5") и Seagate Constellation ES ST1000NM0011 (SATA 7'200, 3.5").

Более надежный и производительный дисковый SAS-интерфейс предназначен для серверных решений и рабочих станций. Он также имеет пропускную способность до 6 Гбит/с, но уже в режиме полного дуплекса (Full Duplex), что означает возможность одновременной передачи данных в обеих направлениях со скоростью 6 Гбит/c. Диски с этим интерфейсом имеют больший показатель MTBF (Mean Time Between Failures, среднее время наработки на отказ). Более того, интерфейс SAS, в отличие от SATA, использует другой набор команд с поддержкой большей глубины очереди запросов (64 против 32, чем больше глубина очереди, тем лучше оптимизация очередности выполнения запросов) и двухпортовое подключение для возможного обеспечения отказоустойчивости. Важной особенностью SAS является более адаптированное подключение дисков с интерфейсом SAS к различным бэкплэйнам, корзинам, экспандерам, RAID и HBA контроллерам, системам хранения данных и другим устройствам как по внутренним, так и по внешним портам. В настоящее время в серверах применяются SAS-диски со скоростью вращения шпинделя 7’200, 10’000 и 15’000 об/мин.

Скорость 7'200 об/мин. поначалу была нетипична для серверного сегмента, однако производители жестких дисков в какой-то момент решили выпускать диски со скоростью вращения 7'200 об/мин не только с интерфейсом SATA, но и с интерфейсом SAS. В своей "механической" части эти диски совершенно одинаковы, они отличаются только способом подключения. Этот шаг повысил ценовую доступность SAS-дисков и предоставил серверному сегменту диски SAS большего объема. Основная область применения таких дисков — малобюджетные рабочие станции и сервера начального уровня. Тестируемые диски этого типа — Seagate Constellation.2 ST91000640NS (SAS 7'200, 2.5") и Seagate Constellation ES.3 ST1000NM0023 (SAS 7'200, 3.5").

SAS-диски со скоростью вращения шпинделя 10'000 об/мин — хорошее решение для мощных рабочих станций и недорогих серверных решений корпоративного класса. Тестируемый диск — Seagate Savvio 10K5 ST9900805SS (SAS 10000 2.5").

SAS-диски со скоростью вращения шпинделя 15.000 об/мин — лучший выбор для серверов корпоративного сектора, центров обработки данных (ЦОД) и систем хранения данных (СХД). Тестируемый диск — Seagate Cheetah 15K7 ST3300657SS (SAS 15000 3.5").

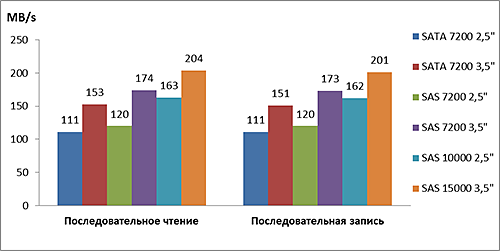

Производительность вышеперечисленных дисков на операциях последовательного и случайного чтения/записи приведена на следующей диаграмме.

При одинаковых скорости вращения шпинделя и физическом размере пластин диски SAS быстрее дисков SATA, что объясняется большей линейной плотностью данных у дисков SAS по сравнению с дисками SATA.

С другой стороны, диск SAS 7’200, 3.5” и SAS 10’000, 2.5” показывают практически одинаковые результаты. Это объясняется тем, что преимущество в скорости вращения компенсируется меньшим физическим размером пластин диска 2.5”, в результате чего при одинаковой линейной плотности данных линейная скорость головок относительно пластин примерно одинакова.

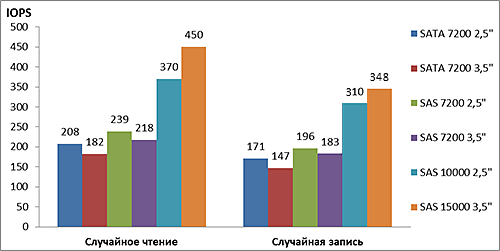

В тесте на случайное чтение, который измеряет количество операций ввода/вывода в секунду (IOPS), результаты дисков 2.5” 7’200 об/мин лучше, чем у дисков форм-фактора 3.5” той же скорости, поскольку у «маленьких» дисков время перемещения головки к нужному сектору меньше. Диски SAS здесь показывают опять более высокий результат по сравнению с дисками SATA, теперь уже за счет лучшей оптимизации очередности выполнения случайных запросов благодаря поддержке большей глубины очереди (64 у SAS против 32 у SATA). Преимущество дисков SAS 10’000 и 15’000 об/мин обеспечивается не только высокой скоростью вращения шпинделя, но и тем, что они имеют более совершенный механизм позиционирования головок с меньшим временем доступа.

На операциях случайной записи SAS диски имеют такое же преимущество перед дисками SATA, как и на операциях чтения.

Твердотельные накопители — SSD

Твердотельные накопители, использующие энергонезависимую память NAND-Flash, обладают в сотни раз большей скоростью чтения и записи на случайных операциях, чем жесткие диски, поскольку в твердотельных накопителях не нужно перемещать магнитную головку. Кроме того, у SSD меньше энергопотребление и отсутствует шум при работе. Но у них есть и недостатки, а именно: высокая стоимость и сравнительно с HDD относительно маленький объем. В сегменте настольных ПК такие накопители используются совместно с HDD по схеме, когда на SSD устанавливаются операционная система и самые необходимые программы, а на HDD хранятся все остальные данные. Такой подход заметно повышает скорость работы компьютера, не сильно увеличивая его стоимость. Для тестирования мы выбрали накопитель Intel 520 Series 240GB. Данный накопитель рекомендован для использования в настольных компьютерах, ноутбуках и рабочих станциях.

В серверном сегменте ситуация с SSD значительно отличается. Размещать значительные по объему массивы данных на SSD довольно дорого. Зато их с успехом можно использовать для кэширования, когда SSD-кэш используется для размещения "горячих" данных, то есть данных, обращение к которым происходит наиболее часто. Это даёт огромный прирост в производительности дисковой подсистемы сервера, особенно на операциях случайного доступа. Тестируемый серверный SSD-накопитель — Intel DC S3700 100GB.

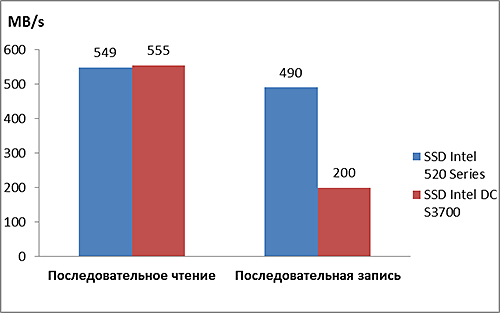

При последовательном чтении десктопный и серверный накопители показывают почти одинаковые результаты, а вот при последовательной записи серверный тип SSD заметно проигрывает. Это связано с тем, что в серверном накопителе используется память, которая допускает на порядок большее число циклов перезаписи, однако сами операции записи выполняются медленнее.

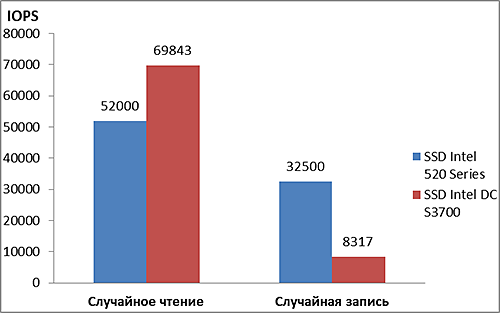

На операциях случайной записи отставание тоже значительно, но это вызвано необходимостью обеспечения гораздо большего ресурса на запись для серверных накопителей.

Накопители eUSB

Накопители eUSB, как и SSD-накопители, тоже используют для хранения данных Flash-модули, но они устанавливаются непосредственно в USB-разъем на серверной системной плате. Такие накопители имеют ряд функциональных и других ограничений, обусловленных как раз использованием в качестве интерфейса порта USB. C такого накопителя не работает загрузка полноценной версии ОС Windows, а скорость интерфейса (480 Мбит/с) значительно ниже, чем у SATA (6 Гбит/с). Наиболее оптимальной областью их применения в серверах является использование в качестве загрузчика операционной системы небольшого размера, например, гипервизора VMware ESXi. В тонких клиентах такие накопители используются для хранения образа операционной системы Windows Embedded. Тестируемый накопитель — eUSB Transcend 4GB.

Накопители SATA DOM

Накопители SATA DOM более функциональны, чем eUSB-накопители. Подключаются они так же, как и SSD-накопители, к разъему SATA, но при этом "выглядят" более похожими ни USB-накопитель, нежели на жесткий диск. Устанавливаются они непосредственно в разъемы SATA на материнской плате компьютера или сервера. Удобно, когда такой разъем имеет встроенное питание, иначе его приходится обеспечивать через дополнительный кабель. Учитывая, что эти накопители подключаются к стандартным SATA разъёмам, BIOS материнской платы работает с ними как с обычными накопителями HDD или SSD, что делает возможным установку на SATA DOM полноценной загрузочной версии операционной системы Windows. В сервере это освобождает место в корзине дисковой подсистемы, позволяя использовать его для диска RAID-массива. К тому же накопитель SATA DOM находится внутри серверной платформы, что исключает случайное изъятие диска с установленной ОС. Применять такие накопители можно в десктопном и серверном сегментах, а также в тонких клиентах, устанавливая любую операционную систему или гипервизор для виртуализации. Тестируемый накопитель — SATA DOM Innodisk 8 GB.

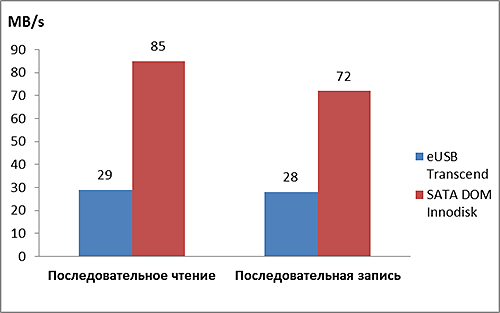

Результаты тестирования накопителей eUSB-Flash и SATA DOM соответствуют производительности их интерфейсов. По спецификации USB 2.0 регламентирована скорость 25 — 480 Мбит/с, а для SATA 3.0 — 6'000 Мбит/с, что уже склоняет выбор в пользу устройств с интерфейсом SATA. На графике мы видим превосходство в 2,5 раза при операциях последовательного чтении и записи SATA DOM Innodisk над eUSB-Flash.

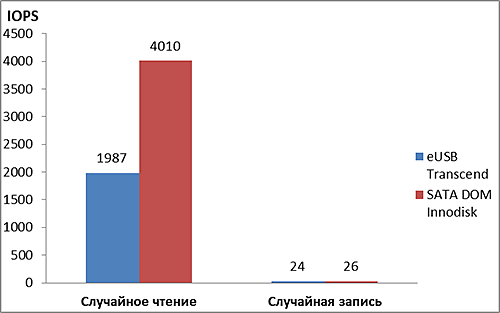

В тесте операций случайного чтения ситуация не меняется, SATA DOM также лидирует. Случайная запись у обоих накопителей одинаково на очень низком уровне, но для этих операций они и не предназначены.

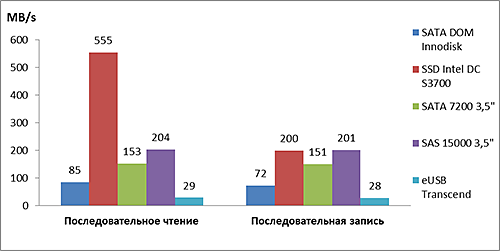

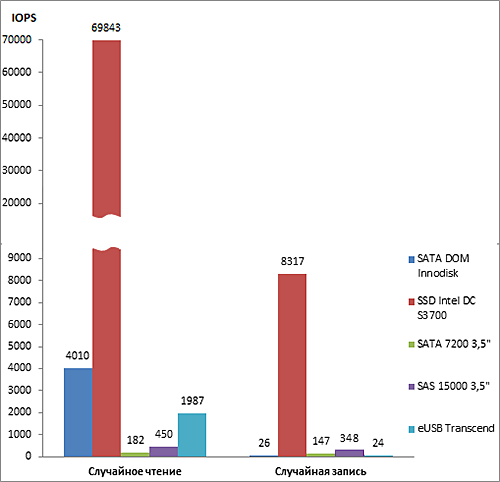

Данные производительности лучших представителей каждого типа накопителей из нашего тестирования приведены на следующих диаграммах. Явным лидером себя показывает твердотельный накопитель от Intel.

Мы надеемся, что наша статья поможет определиться с выбором того или иного накопителя. А выбрать действительно есть из чего. Очень большое количество разнообразных накопителей предлагается производителями, но для достижения наилучших результатов нужно правильно планировать свои потребности и ожидания от подсистем хранения данных.

Измерения для HDD и SSD проводились на одном и том же контроллере Intel RS25DB080. Тестирование выполнялось при помощи программы IOmeter со следующими параметрами: кэш-память контроллера и дисков отключена, глубина очереди команд — 256, параметр Strip Size — 256KB, размер блока данных — 256KB для последовательных операций и 4KB для случайных операций. Скорость последовательных операций измерялась в MB/s, случайных — в IOPS (количество операций ввода/вывода в секунду).



Инженер отдела серверного оборудования Андрей Леонтьев
03.06.13
