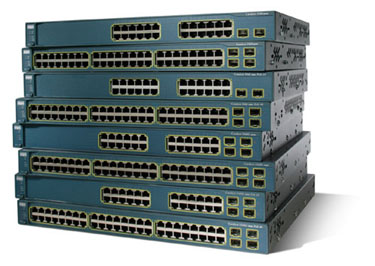

Коммутаторы Cisco Catalyst 3560
Серия 3560 включает следующие модели коммутаторов:
|
|
|
| Артикул | Наименование модели | |
| ||
| WS-C3560-24PS-E | Cisco Catalyst 3560 Switch 24 10/100 PoE ports + 2 SFP ports, IP Services Image | 169 674 |
| ||
| WS-C3560-24PS-S | Cisco Catalyst 3560 Switch 24 10/100 PoE ports + 2 SFP ports, IP Base Image | 111 215 |
| ||
| WS-C3560-24TS-E | Cisco Catalyst 3560 Switch 24 10/100 ports + 2 SFP ports, IP Services Image | 146 245 |
| ||
| WS-C3560-24TS-S | Cisco Catalyst 3560 Switch 24 10/100 ports + 2 SFP ports, IP Base Image | 87 754 |
| ||
| WS-C3560-48PS-E | Cisco Catalyst 3560 Switch 48 10/100 PoE ports + 4 SFP ports, IP Services Image | 248 823 |
| ||
| WS-C3560-48PS-S | Cisco Catalyst 3560 Switch 48 10/100 PoE ports + 4 SFP ports, IP Base Image | 190 332 |
| ||
| WS-C3560-48TS-E | Cisco Catalyst 3560 Switch 48 10/100 ports + 4 SFP ports, IP Services Image | 204 866 |
| ||
| WS-C3560-48TS-S | Cisco Catalyst 3560 Switch 48 10/100 ports + 4 SFP ports, IP Base Image | 146 374 |
| ||
| WS-C3560G-24PS-E | Cisco Catalyst 3560 Switch 24 10/100/1000 PoE ports + 4 SFP ports, IP Services Image | 281 082 |
| ||
| WS-C3560G-24PS-S | Cisco Catalyst 3560 Switch 24 10/100/1000 PoE ports + 4 SFP ports, IP Base Image | 163 970 |
| ||
| WS-C3560G-24TS-E | Cisco Catalyst 3560 Switch 24 10/100/1000 ports + 4 SFP ports, IP Services Image | 257 621 |
| ||
| WS-C3560G-24TS-S | Cisco Catalyst 3560 Switch 24 10/100/1000 ports + 4 SFP ports, IP Base Image | 140 509 |
| ||
| WS-C3560G-48PS-E | Cisco Catalyst 3560 Switch 48 10/100/1000 PoE ports + 4 SFP ports, IP Services Image | 395 391 |
| ||
| WS-C3560G-48PS-S | Cisco Catalyst 3560 Switch 48 10/100/1000 PoE ports + 4 SFP ports, IP Base Image | 278 279 |
| ||
| WS-C3560G-48TS-E | Cisco Catalyst 3560 Switch 48 10/100/1000 ports + 4 SFP ports, IP Services Image | 351 401 |
| ||
| WS-C3560G-48TS-S | Cisco Catalyst 3560 Switch 48 10/100/1000 ports + 4 SFP ports, IP Base Image | 234 321 |
| ||
Опции для коммутаторов серии 3560:
|
|
|
| ||
| GLC-GE-100FX= | Cisco Fast Ethernet SFP, LC connector, 100BASE-FX transceiver (for GbE ports) | 7 315 |
| ||
| GLC-FE-100FX= | Cisco Fast Ethernet SFP, LC connector, 100BASE-FX transceiver (for FE ports) | 7 315 |
| ||
| GLC-SX-MM= | Cisco Gigabit Ethernet SFP, LC connector, SX transceiver | 14 663 |
| ||
| GLC-T= | Cisco Gigabit Ethernet SFP, RJ-45 connector, 1000BASE-T transceiver | 11 537 |
| ||
| GLC-LH-SM= | Cisco Gigabit Ethernet SFP, LC connector, LH transceiver | 29 133 |
| ||
| CAB-RPS-1614= | Cisco 1.2-m cable for Cisco RPS 675 to external device connection | 2 172 |
| ||
| PWR675-AC-RPS-N1= | Cisco 675W Redundant Power Supply with 1 connector cable | 0 |
| ||
Семейство управляемых нестекируемых коммутаторов 2-го уровня (коммутация на основе MAC-адресов) и 3-го уровня (динамическая и статическая маршрутизация на основе IP-адресов) с поддержкой дополнительных сервисов уровней 3 и 4 для рабочих групп. В соответствии с рекомендациями производителя, эти коммутаторы предназначены для использования в сетях размером более 250 пользователей, а также в тех случаях, когда необходимо обеспечить повышенную надежность, безопасность и масштабируемость.
Серия 3560 включает стомегабитные и гигабитные коммутаторы. Стомегабитные модели имеют 24 или 48 "медных" портов Fast Ethernet, а также 2 или 4 SFP-порта Gigabit Ethernet соответственно для восходящих соединений. Гигабитные модели имеют 24 или 48 "медных" портов Gigabit Ethernet, а также 4 гигабитных SFP-порта для соединений с ядром сети.
Отличительной особенностью серии 3560 является поддержка стандарта Power over Ethernet (IEEE 802.3af). С помощью данной технологии можно обеспечить электропитанием различные сетевые устройства (беспроводные точки доступа, IP-телефоны, видеокамеры) непосредственно через сетевое подключение, что особенно удобно, когда запитать их от электрической сети проблематично.
Управление коммутаторами осуществляется по WEB-интерфейсу (через сетевое подключение) или по интерфейсу командной строки (через консольный порт или по сети через Telnet). Программное обеспечение имеет три варианта исполнения:
| |
| IP Base Image | расширенное качество обслуживания (QoS), управление трафиком, списки контроля доступа (ACL), многоадресная фильтрация (IGMP Snooping), статическая и динамическая маршрутизация на базе RIP и EIGRP. |
| |
| IP Service Image | расширенный набор функций 3-го уровня: маршрутизация многоадресного трафика, маршрутизация на основе политик, расширенный набор протоколов. |
| |
| Advanced IP Service Image | IPv6-маршрутизация. |
| |
Коммутаторы серии 3560 обеспечивают быстрое развертывание и простое управление сетевой инфраструктурой, повышенный уровень готовности, управляемости и безопасности. Имеется возможность подключения резервного источника питания постоянного тока.
Коммутаторы семейства имеют исполнение для установки в стойку, высота 1U.
