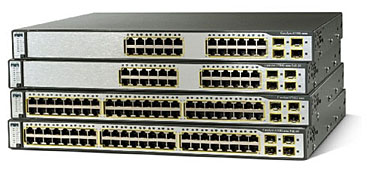

Коммутаторы Cisco Catalyst 3750
Серия 3750 включает следующие модели коммутаторов:
|
|
|
| Артикул | Наименование модели | |
| ||
| WS-C3750-24FS-S | Cisco Catalyst 3750 Switch 24 100BASE-FX ports + 2 SFP ports, IP Base Image | 318 382 |
| ||
| WS-C3750-24PS-E | Cisco Catalyst 3750 Switch 24 10/100 PoE ports + 2 SFP ports, IP Sevices Image | 200 266 |
| ||
| WS-C3750-24PS-S | Cisco Catalyst 3750 Switch 24 10/100 PoE ports + 2 SFP ports, IP Base Image | 141 402 |
| ||
| WS-C3750-24TS-E | Cisco Catalyst 3750 Switch 24 10/100 ports + 2 SFP ports, IP Sevices Image | 176 655 |
| ||
| WS-C3750-24TS-S | Cisco Catalyst 3750 Switch 24 10/100 ports + 2 SFP ports, IP Base Image | 117 824 |
| ||
| WS-C3750-48PS-E | Cisco Catalyst 3750 Switch 48 10/100 PoE ports + 4 SFP ports, IP Sevices Image | 309 398 |
| ||
| WS-C3750-48PS-S | Cisco Catalyst 3750 Switch 48 10/100 PoE ports + 4 SFP ports, IP Base Image | 250 535 |
| ||
| WS-C3750-48TS-E | Cisco Catalyst 3750 Switch 48 10/100 ports + 4 SFP ports, IP Sevices Image | 265 161 |
| ||
| WS-C3750-48TS-S | Cisco Catalyst 3750 Switch 48 10/100 ports + 4 SFP ports, IP Base Image | 206 298 |
| ||
| WS-C3750G-12S-E | Cisco Catalyst 3750 Switch 12 SFP ports, IP Sevices Image | 353 635 |
| ||
| WS-C3750G-12S-S | Cisco Catalyst 3750 Switch 12 SFP ports, IP Base Image | 235 811 |
| ||
| WS-C3750G-16TD-E | Cisco Catalyst 3750 Switch 16 10/100/1000 ports + 1 10 GbE port (req. XENPAK), IP Sevices Image | 0 |
| ||
| WS-C3750G-16TD-S | Cisco Catalyst 3750 Switch 16 10/100/1000 ports + 1 10 GbE port (req. XENPAK), IP Base Image | 0 |
| ||
| WS-C3750G-24PS-E | Cisco Catalyst 3750 Switch 24 10/100/1000 PoE ports + 4 SFP ports, IP Sevices Image | 347 732 |
| ||
| WS-C3750G-24PS-S | Cisco Catalyst 3750 Switch 24 10/100/1000 PoE ports + 4 SFP ports, IP Base Image | 229 908 |
| ||
| WS-C3750G-24T-E | Cisco Catalyst 3750 Switch 24 10/100/1000 ports, IP Sevices Image | 294 642 |
| ||
| WS-C3750G-24T-S | Cisco Catalyst 3750 Switch 24 10/100/1000 ports, IP Base Image | 176 817 |
| ||
| WS-C3750G-24TS-E1U | Cisco Catalyst 3750 Switch 24 10/100/1000 ports + 4 SFP ports, IP Sevices Image | 324 154 |
| ||
| WS-C3750G-24TS-S1U | Cisco Catalyst 3750 Switch 24 10/100/1000 ports + 4 SFP ports, IP Base Image | 206 298 |
| ||
| WS-C3750G-48PS-E | Cisco Catalyst 3750 Switch 48 10/100/1000 PoE ports + 4 SFP ports, IP Sevices Image | 692 870 |
| ||
| WS-C3750G-48PS-S | Cisco Catalyst 3750 Switch 48 10/100/1000 PoE ports + 4 SFP ports, IP Base Image | 457 027 |
| ||
| WS-C3750G-48TS-E | Cisco Catalyst 3750 Switch 48 10/100/1000 ports + 4 SFP ports, IP Sevices Image | 648 601 |
| ||
| WS-C3750G-48TS-S | Cisco Catalyst 3750 Switch 48 10/100/1000 ports + 4 SFP ports, IP Base Image | 486 |
| ||
Опции для коммутаторов серии 3750:
|
|
|
| ||
| GLC-GE-100FX= | Cisco Fast Ethernet SFP, LC connector, 100BASE-FX transceiver (for GbE ports) | 7 362 |
| ||
| GLC-SX-MM= | Cisco Gigabit Ethernet SFP, LC connector, SX transceiver | 14 756 |
| ||
| GLC-T= | Cisco Gigabit Ethernet SFP, RJ-45 connector, 1000BASE-T transceiver | 11 611 |
| ||
| GLC-LH-SM= | Cisco Gigabit Ethernet SFP, LC connector, LH transceiver | 29 318 |
| ||
| XENPAK-10GB-LR= | Cisco 10GBASE-LR XENPAK module | 117 986 |
| ||
| CAB-RPS-1614= | Cisco 1.2-m cable for Cisco RPS 675 to external device connection | 2 186 |
| ||
| CAB-STACK-1M= | Cisco StackWise 1M Stacking Cable | 5 903 |
| ||
| CAB-STACK-3M= | Cisco StackWise 3M Stacking Cable | 8 854 |
| ||
| CAB-STACK-50CM= | Cisco StackWise 50CM Stacking Cable | 2 951 |
| ||
| PWR675-AC-RPS-N1= | Cisco 675W Redundant Power Supply with 1 connector cable | 0 |
| ||
Семейство управляемых стекируемых коммутаторов 2-го уровня (коммутация на основе MAC-адресов) и 3-го уровня (динамическая и статическая маршрутизация на основе IP-адресов) с поддержкой дополнительных сервисов уровней 3 и 4 для рабочих групп или ядра сети. Предназначены для средних и больших сетей (более 250 пользователей). Коммутаторы этой серии обеспечивают очень высокий уровень отказоустойчивости, управляемости, безопасности и масштабируемости.
Объединение коммутаторов серии 3750 в стек позволяет управлять стеком коммутаторов как единым устройством через один IP-адрес. В стек можно объединить до 9-ти любых коммутаторов серии, при этом пропускная способность канала стекирования составляет 32 Гбит/с, т.е. равна производительности внутренней шины коммутатора. Объединение в стек осуществляется при помощи специальных кабелей, которые подключаются к разъемам на задней панели. Канал стекирования может быть замкнут в кольцо для повышения отказоустойчивости стека.
Серия 3750 включает стомегабитные и гигабитные модели коммутаторов. Стомегабитные модели имеют 24 или 48 "медных" портов Fast Ethernet, а также 2 или 4 SFP-порта Gigabit Ethernet соответственно. Имеется модель с 24-мя оптическими портами 100BASE-FX и 2-мя портами SFP.
Линейка гигабитных коммутаторов включает модели с 24-мя или 48-мью "медными" гигабитными портами и 4-мя портами SFP для восходящих соединений. Также имеется модель с 12-ю портами SFP и модель с 16-тью "медными" гигабитными портами и портом 10 Гигабит. Все модели коммутаторов доступны с различными вариантами программного обеспечения.
Коммутаторы серии 3750 поддерживают стандарт Power over Ethernet (IEEE 802.3af). С помощью данной технологии можно обеспечить электропитанием различные сетевые устройства (такие как беспроводные точки доступа, IP-телефоны, видеокамеры) непосредственно через сетевое подключение. К одному коммутатору можно подключить до 24 устройств с потребляемой мощностью 15.4W или до 48 устройств 7.3W. Суммарная потребляемая мощность PoE составляет 370W на коммутатор.
Управление коммутаторами (или стеком коммутаторов) осуществляется по WEB-интерфейсу (через сетевое подключение) или по интерфейсу командной строки (через консольный порт или по сети через Telnet). Программное обеспечение имеет три варианта исполнения:
| |
| IP Base Image | расширенное качество обслуживания (QoS), управление трафиком, списки контроля доступа (ACL), многоадресная фильтрация (IGMP Snooping), статическая и динамическая маршрутизация на базе RIP и EIGRP. |
| |
| IP Service Image | расширенный набор функций 3-го уровня: маршрутизация многоадресного трафика, маршрутизация на основе политик, расширенный набор протоколов маршрутизации. |
| |
| Advanced IP Service Image | IPv6-маршрутизация и расширенные IP-сервисы. |
| |
Коммутаторы серии 3750 обеспечивают быстрое развертывание и простое управление сетевой инфраструктурой, повышенный уровень готовности, управляемости и безопасности. Имеется возможность подключения резервного источника питания постоянного тока.
Коммутаторы семейства имеют исполнение для установки в стойку, высота 1U.
