Монтажные стойки однорамные \ двухрамные TLK. Серия DOUBLE (TRD)

Открытые стойки отличаются от телекоммуникационных шкафов невысокой стоимостью, простотой и быстротой сборки. Стойки подходят для установки любого 19" оборудования, что делает их универсальным решением, особенно востребованным при организации тех проектов, где требуется минимизация затрат.

Кроме того, открытые двухрамные стойки часто используются для установки серверного оборудования, обеспечивая удобство доступа и эффективное охлаждение. Тем не менее необходимо помнить, что открытые стойки не выполняют функций ограничения доступа к оборудованию и, следовательно, могут использоваться только в помещениях, доступ в которые уже ограничен.

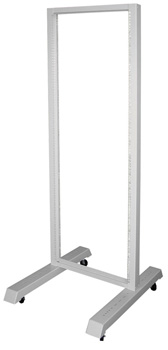

«По умолчанию» все стойки серии TRD однорамные. Конструкция рамы сварная, имеет высокую жесткость и несущую способность. Предусмотрена возможность установки второй 19" монтажной рамы (заказывается отдельно), что значительно расширяет спектр применения, т.к. позволяет, помимо стандартного 19" оборудования и консольных полок, устанавливать полки с 4-х точечным креплением, как простые, так и усиленные (для тяжелого оборудования). Расстояние между рамами регулируется перестановкой их на перфорированной опоре с шагом 50 мм (min размер – 100 мм, max – 550 мм). Верхняя часть стоек может скрепляться крышкой. Для компенсации неровностей пола стойка может быть дополнительно укомплектована винтовыми опорами. Так же предусмотрена возможность комплектования стойки колесами. Допустимая распределенная нагрузка на однорамную стойку — 250 кг, на двухрамную — 650 кг.

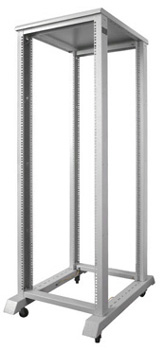

Двухрамные стойки TRD с глубиной основания 1000 мм имеют высокую жесткость и несущую способность. Расстояние между рамами регулируется перестановкой их на перфорированной опоре с шагом 50 мм (min размер – 450 мм, max – 850 мм). Базовая комплектация стойки уже включает в себя две рамы и скрепляющую их верхнюю крышку. Для компенсации неровностей пола стойка может быть дополнительно укомплектована винтовыми опорами. Так же предусмотрена возможность комплектования стойки колесами. Допустимая распределенная нагрузка на стойку — 650 кг.

Все детали стоек выполнены из стали. Антикоррозионное и декоративное покрытие стоек выполнено ударопрочной эпоксиднопорошковой композицией, цвет RAL 7035 (светло-серый). Наличие на всех металлических частях стоек заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает стойки электробезопасными.

Технические характеристики

Рама – листовая сталь 2,5 мм
Основание – листовая сталь 1,5 мм
Крыша – листовая сталь 1,5 мм
Покрытие – порошковое, ударопрочное, полимерно-эпоксидное, цвет RAL 7035 (светло-серый)
Допустимая распределенная нагрузка на однорамную стойку – 250 кг, на двухрамную – 650 кг.
Стойки поставляются потребителю в разобранном виде.

Однорамные монтажные стойки TRD. Глубина 800 мм.

Артикул	Этажность, U(1.75")	Ширина, мм	Глубина основания / max. рабочая	Высота, мм	Объем, м3	Масса, кг	Цена, руб.
TRD-245780-GY	24	570	805 / 550	1226	0,26	15,0	5 302
TRD-335780-GY	33	570	805 / 550	1627	0,28	17,0	5 854
TRD-425780-GY	42	570	805 / 550	2026	0,30	18,5	6 342
TRD-455780-GY	45	570	805 / 550	2160	0,31	19,5	7 090
TRD-475780-GY	47	570	805 / 550	2248	0,32	20,0	7 253
* - Указана масса однорамной стойки
Внимание! Под заказ возможна поставка стоек с другой этажностью.

Дополнительные элементы

Артикул	Описание	Этажность, U (1.75")	Объем, м3	Цена, руб.
TRD-FR-24-GY	Дополнительная рама 19'' для стойки 24U	24	0,26	2 049
TRD-FR-33-GY	Дополнительная рама 19'' для стойки 33U	33	0,28	2 212
TRD-FR-42-GY	Дополнительная рама 19'' для стойки 42U	42	0,30	2 765
TRD-FR-45-GY	Дополнительная рама 19'' для стойки 45U	45	0,31	3 122
TRD-FR-47-GY	Дополнительная рама 19'' для стойки 47U	47	0,32	3 448
TRD-F-65-GY	Крыша для двухрамной стойки	24		1 041

Двухрамные монтажные стойки TRD. Глубина 1000 мм.

Артикул	Этажность, U(1.75")	Ширина, мм	Глубина основания / max. рабочая	Высота, мм	Объем, м3	Масса, кг	Цена, руб.
TRD-335710-GY	33	570	1032 / 850	1627	0,28	19,0	8 847
TRD-425710-GY	42	570	1032 / 850	2026	0,30	20,7	13 563
Внимание! Под заказ возможна поставка стоек с другой этажностью.
