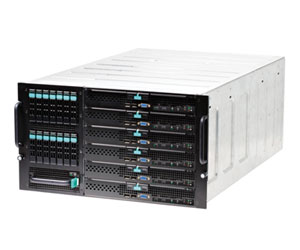

Модульный сервер Intel (модель снята с производства)
Модульные серверы (серверы-"лезвия") cерии MX (Multi-Flex) представляют из себя компактные вычислительные модули, устанавливаемые в единое серверное шасси.
Вычислительные модули разработаны на основе серверной архитектуры Intel® с поддержкой процессоров Intel® Xeon® 5600. Каждый из модулей содержит оперативную память объемом до 96ГБ, два интегрированных сетевых адаптера Gigabit Ethernet, а также допускает установку двух дополнительных сетевых адаптеров. Модули являются полностью самостоятельными, поэтому в одном шасси могут работать серверы, выполняющие задачи разных типов. В одном серверном шасси можно установить до 6 модулей.
В свою очередь серверное шасси предназначено для установки в 19" серверную стойку и имеет высоту 6U. Стандартная комплектация шасси включает в себя два блока питания, модуль управления и мониторинга, модули охлаждения, сетевой коммутатор Gigabit Ethernet на 22 порта, общий дисковый RAID-контроллер и дисковый массив (до 14 дисков SAS 2,5" либо до 6 дисков SAS 3,5"). Дополнительно в шасси может быть установлено до 4-х блоков питания, второй сетевой коммутатор и дополнительный RAID-контроллер. Все компоненты шасси поддерживают функцию "горячей" замены.
|
| Характеристика | Описание |
 | |
| Максимальное количество вычислительных модулей - лезвий | до 6 |
| Платформа | Intel MFSYS25 / MFSYS35 |
| Максимальное количество накопителей c возможностью горячей замены | 14 (SAS 2,5") MFSYS25
6 (SAS 3,5") MFSYS35 |
| Интерфейсы | последовательный порт,
порт Fast Ethernet
|
| Форм-фактор | 6U для монтажа в 19" стойку |
| Блоки питания | до 4-х модулей 1000W с горячей заменой и резервированием |
| Охлаждение | 2 модуля охлаждения с горячей заменой |
| Система хранения данных | до 2-х SAS контроллеров с горячей заменой и резервированием.
Поддерживаемые уровни RAID 0, 1, 1E, 5, 6, 10, 50, 60.
Внешний порт для подключения дисковых хранилищ. |
| Коммутационная среда | до 2-х Gb Ethernet коммутаторов с горячей заменой и резервированием.
12 портов внутренних, 10 портов внешних на коммутатор |
| Управление | модуль управления |
|
|
| Характеристика | Описание |
| |
| процессоры | Один или два четырехядерных процессора Intel Xeon 5600 |
| кэш-память процессора | 64KB кэш-памяти 1-го уровня для каждого ядра
256KB кэш-памяти 2-го уровня для каждого ядра
4 или 8 МБ общей для всех ядер кэш-памяти 3-го уровня |
| технологии | Intel Hyper-threading — до 16 одновременных вычислительных потоков на сервер
Intel Turbo boost — повышение тактовой частоты отдельных ядер процессора при пиковой нагрузке с шагом 133MHz на два или три шага (в зависимости от модели процессора)
Intel QuickPath Technology — высокоростной интерфейс между процессором и чипсетом, процессором и памятью, между процессорами, скорость обмена до 25,6GB/s
Интегрированный контроллер памяти — трехканальный контроллер памяти DDR3, интегрированный в процессор, частота работы памяти 800/1066/1333MHz в зависимости от конфигурации сервера, поддержка контроля четности и коррекции ошибок. Скорость обмена до 32GB/s на процессор
Intel Intelligent Power Technologies — минимизация энергопотребления процессора, чипсета и памяти, снижение энергопотребления в холостом режиме в два раза по сравнению с процессорами предыдущего поколения |
| набор микросхем | чипсет Intel 5520 с ICH10R |
| Платформа | Intel MFS5520VI |
| Оперативная память | до 96 ГБ ECC Registered DIMM DDR3 800/1066/1333 |
| Проверка памяти | корректировка однобитных ошибок, определение двухбитных ошибок, технология Intel SDDC |
| Сетевой контроллер | два интегрированных 1Гбит/с контроллера
два дополнительных 1Гбит/с контроллера(опционально) |
| Графический адаптер | интегрированный видеоконтроллер LLC Pilot II, 8MB |
| Интерфейсы | USB 2.0 - 2,
графический - 1 |
| Форм-фактор | 1U для монтажа в шасси Intel MFSYS25/MFSYS35 |
| Полностью совместимые операционные системы | Microsoft Windows 2008 Enterprise (64-bit/32-bit)
Microsoft Windows* 2003 Enterprise (64-bit/32-bit), R2 SP2
Red Hat Enterprise Linux AS 5.0 (64-bit/32-bit)
SuSE Linux Enterprise Server 10 (64-bit/32-bit), SP1 |
| ПО управления и мониторинга | Intel Modular Management Software |
|
|
| Характеристика | Описание |
| |
| RAID уровни | RAID 0, 1, 1E, 5, 6, 10, 50, 60 |  |
| Расширение | Возможность подключения внешнего SAS RAID массива через внешний mini x4 SAS-порт. Внешний SAS-порт позволяет создать общее дисковое пространство со всеми вычислительными модулями. |
| Резервирование | Опциональный вторичный RAID-контроллер для резервирования и производительности |
| Защита данных | Батарея для защиты данных контроллера |
| "Горячая" замена | есть |
| Интерфейсы | Шесть внутренних SAS портов (full-duplex) |
| Простота в обслуживании | Интуитивный менеджмент SAN благодаря модулю управления Intel Management Module |
|
|
| Характеристика | Описание |
| |
| Внешние интерфейсы | 10 внешних портов 10/100/1000 GbE (full-duplex) |  |
| Внутренние интерфейсы | 12 внутренних портов 1 GbE full-duplex (2 порта на вычислительный модуль) |
| Интеллектуальная маршрутизация | Функции Layer 2+ |
| Встроенное управление | Сконфигурированный сетевой коммутатор полностью готовый к работе |
| Резервирование | Опциональный вторичный коммутатор Gigabit Ethernet |
|
|
| Характеристика | Описание |
| |
| Контроль за модульным сервером | Высокоинтегрированная консоль управления, которая позволяет администратору контролировать любые аспекты работы модульного сервера в едином интерфейсе (Intel Multi-Flex Server Control) |  |
| Удаленное управление | Полнофункциональное удаленное управление сервером включая виртуальное присутствие при любом местонахождении администратора. Управление дисками, сетью и вычислительными модулями. |
| Встроенный KVM | Модуль управления содержит встроенный KVM-коммутатор и позволяет удаленно подключаться к любому из вычислительных модулей. |
| Аппаратный мониторинг | Аппаратный мониторинг всех компонентов модульного сервера в реальном времени с настройкой уведомлений на события |
| Унифицированные обновления | Обновление ПО и микропрограмм (BIOS, Firmware) серверных компонент в едином интерфейсе |
|
