Team Multi-Flex Server (модель снята с производства)

Модульные серверы (серверы-"лезвия") cерии MX (Multi-Flex) представляют из себя компактные вычислительные модули, устанавливаемые в единое серверное шасси.

Вычислительные модули разработаны на основе серверной архитектуры Intel® с поддержкой процессоров Intel® Xeon® 5600. Каждый из модулей содержит оперативную память объемом до 96ГБ, два интегрированных сетевых адаптера Gigabit Ethernet, а также допускает установку двух дополнительных сетевых адаптеров. Модули являются полностью самостоятельными, поэтому в одном шасси могут работать серверы, выполняющие задачи разных типов. В одном серверном шасси можно установить до 6 модулей.

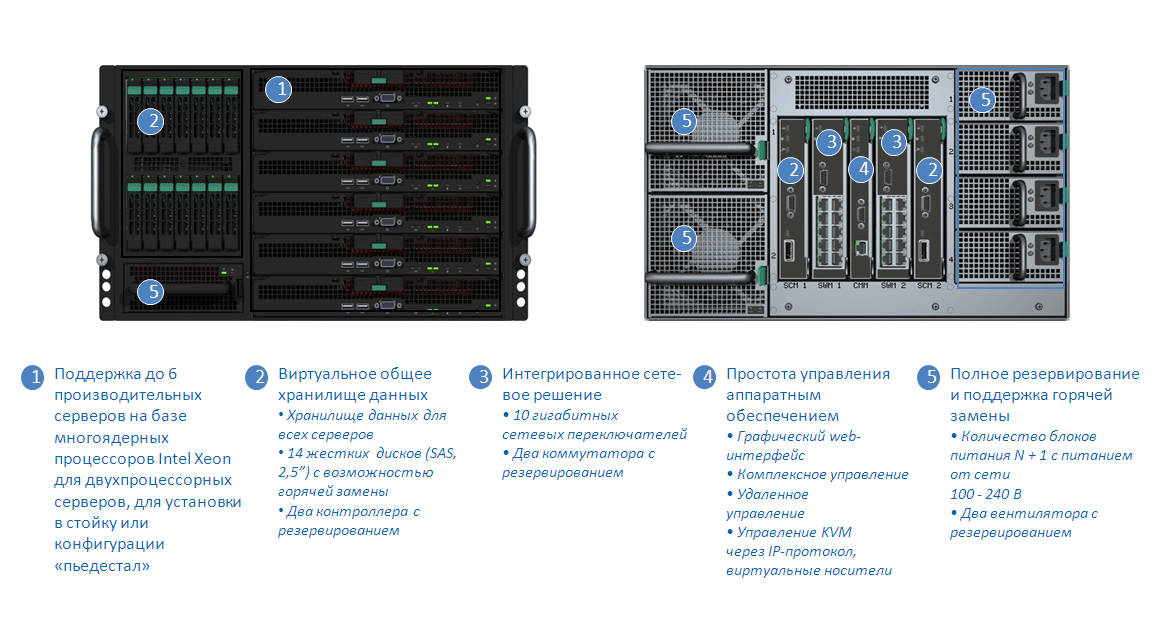

В свою очередь серверное шасси предназначено для установки в 19" серверную стойку и имеет высоту 6U. Стандартная комплектация шасси включает в себя два блока питания, модуль управления и мониторинга, модули охлаждения, сетевой коммутатор Gigabit Ethernet на 22 порта, общий дисковый RAID-контроллер и дисковый массив (до 14 дисков SAS 2,5" либо до 6 дисков SAS 3,5"). Дополнительно в шасси может быть установлено до 4-х блоков питания, второй сетевой коммутатор и дополнительный RAID-контроллер. Все компоненты шасси поддерживают функцию "горячей" замены.

Шасси MFSYS25 / MFSYS35



ХарактеристикаОписание
Максимальное количество вычислительных модулей - лезвийдо 6
ПлатформаIntel MFSYS25 / MFSYS35
Максимальное количество накопителей c возможностью горячей замены14 (SAS 2,5") MFSYS25
6 (SAS 3,5") MFSYS35
Интерфейсыпоследовательный порт,
порт Fast Ethernet
Форм-фактор6U для монтажа в 19" стойку
Блоки питаниядо 4-х модулей 1000W с горячей заменой и резервированием
Охлаждение2 модуля охлаждения с горячей заменой
Система хранения данныхдо 2-х SAS контроллеров с горячей заменой и резервированием.
Поддерживаемые уровни RAID 0, 1, 1E, 5, 6, 10, 50, 60.
Внешний порт для подключения дисковых хранилищ.
Коммутационная средадо 2-х Gb Ethernet коммутаторов с горячей заменой и резервированием. 12 портов внутренних, 10 портов внешних на коммутатор
Управлениемодуль управления



Двухпроцессорный вычислительный модуль-лезвие MFS5520VI



ХарактеристикаОписание
процессорыОдин или два четырехядерных процессора Intel Xeon 5600
кэш-память процессора64KB кэш-памяти 1-го уровня для каждого ядра
256KB кэш-памяти 2-го уровня для каждого ядра
4 или 8 МБ общей для всех ядер кэш-памяти 3-го уровня
технологииIntel Hyper-threading — до 16 одновременных вычислительных потоков на сервер

Intel Turbo boost — повышение тактовой частоты отдельных ядер процессора при пиковой нагрузке с шагом 133MHz на два или три шага (в зависимости от модели процессора)

Intel QuickPath Technology — высокоростной интерфейс между процессором и чипсетом, процессором и памятью, между процессорами, скорость обмена до 25,6GB/s

Интегрированный контроллер памяти — трехканальный контроллер памяти DDR3, интегрированный в процессор, частота работы памяти 800/1066/1333MHz в зависимости от конфигурации сервера, поддержка контроля четности и коррекции ошибок. Скорость обмена до 32GB/s на процессор

Intel Intelligent Power Technologies — минимизация энергопотребления процессора, чипсета и памяти, снижение энергопотребления в холостом режиме в два раза по сравнению с процессорами предыдущего поколения
набор микросхемчипсет Intel 5520 с ICH10R
ПлатформаIntel MFS5520VI
Оперативная памятьдо 96 ГБ ECC Registered DIMM DDR3 800/1066/1333
Проверка памятикорректировка однобитных ошибок, определение двухбитных ошибок, технология Intel SDDC
Сетевой контроллердва интегрированных 1Гбит/с контроллера
два дополнительных 1Гбит/с контроллера(опционально)
Графический адаптеринтегрированный видеоконтроллер LLC Pilot II, 8MB
ИнтерфейсыUSB 2.0 - 2,
графический - 1
Форм-фактор1U для монтажа в шасси Intel MFSYS25/MFSYS35
Полностью совместимые операционные системыMicrosoft Windows 2008 Enterprise (64-bit/32-bit)
Microsoft Windows* 2003 Enterprise (64-bit/32-bit), R2 SP2
Red Hat Enterprise Linux AS 5.0 (64-bit/32-bit)
SuSE Linux Enterprise Server 10 (64-bit/32-bit), SP1
ПО управления и мониторингаIntel Modular Management Software



RAID-контроллер (Storage Controller)



ХарактеристикаОписание
RAID уровниRAID 0, 1, 1E, 5, 6, 10, 50, 60
РасширениеВозможность подключения внешнего SAS RAID массива через внешний mini x4 SAS-порт. Внешний SAS-порт позволяет создать общее дисковое пространство со всеми вычислительными модулями.
РезервированиеОпциональный вторичный RAID-контроллер для резервирования и производительности
Защита данныхБатарея для защиты данных контроллера
"Горячая" заменаесть
ИнтерфейсыШесть внутренних SAS портов (full-duplex)
Простота в обслуживанииИнтуитивный менеджмент SAN благодаря модулю управления Intel Management Module



Коммутатор Gigabit Ethernet



ХарактеристикаОписание
Внешние интерфейсы10 внешних портов 10/100/1000 GbE (full-duplex)
Внутренние интерфейсы12 внутренних портов 1 GbE full-duplex (2 порта на вычислительный модуль)
Интеллектуальная маршрутизацияФункции Layer 2+
Встроенное управлениеСконфигурированный сетевой коммутатор полностью готовый к работе
РезервированиеОпциональный вторичный коммутатор Gigabit Ethernet



Модуль управления (Management Module)



ХарактеристикаОписание
Контроль за модульным серверомВысокоинтегрированная консоль управления, которая позволяет администратору контролировать любые аспекты работы модульного сервера в едином интерфейсе (Intel Multi-Flex Server Control)
Удаленное управлениеПолнофункциональное удаленное управление сервером включая виртуальное присутствие при любом местонахождении администратора. Управление дисками, сетью и вычислительными модулями.
Встроенный KVMМодуль управления содержит встроенный KVM-коммутатор и позволяет удаленно подключаться к любому из вычислительных модулей.
Аппаратный мониторингАппаратный мониторинг всех компонентов модульного сервера в реальном времени с настройкой уведомлений на события
Унифицированные обновленияОбновление ПО и микропрограмм (BIOS, Firmware) серверных компонент в едином интерфейсе
