| Характеристика |
Описание |
| Платформа | Серверная платформа SNR-SR4408LSG Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. Высокопроизводительный двухпроцессорный сервер высокой плотности на базе 4th/5th Generation Intel Xeon Scalable (TDP 350W), высота 4U. Типовое применение: - ИИ, машинное обучение, аналитика, Биг-дата - облачные вычисления - высокопроизводительные вычисления (HPC) |
| Форм-фактор | 4U, для установки в стойку |
| Процессор | 1 или 2 процессора семейства 4th/5th Generation Intel® Xeon® Scalable Processors Максимальный тепловой пакет (TDP) - 350W на процессор Поддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q) Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7 От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHz До 256 логических CPU на сервер с технологией Intel Hyper-Threading До 320 MB кэш-памяти L3 на процессор Максимальный объем поддерживаемой процессором оперативной памяти 4TB Поддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC) Поддержка Registered ECC-memory, в том числе 3DS Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии) |
| Чипсет | Intel C741 Chipset, 20 линий PCIe 3.0, 24 порта SATA, 14 USB 2.0 / 10 USB 3.0 |
| Оперативная память | Типы памяти: - DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1V Максимальный объем ОЗУ (процессор поддерживает максимально 4TB ОЗУ): - для RDIMM - 4096 GB (32 x 128 GB) - для RDIMM 3DS - 8192 GB (32 x 256 GB) Режимы работы памяти: 4800/5600 MT/s (4th/5th Generation Intel Xeon Scalable, 1 DPC), 4400 MT/s (2DPC) Интегрированный в процессор 8-канальный контроллер памяти (IMC) Всего 8 каналов на CPU, два модуля памяти на канал (2 DPC) Всего 16 модулей памяти на CPU, 32 модуля памяти на сервер Пропускная способность подсистемы памяти 307.2 / 358.4 GB/s |
| Сетевые адаптеры | Без интегрированного сетевого контроллера Выделенный порт управления 1 Gb Ethernet RJ-45 (10M/100M/1Gb) Дополнительно: - сетевой модуль с установкой в отсек OCP 3.0 PCIe 5.0 x8/x16 - до двух сетевых адаптеров в стандартные слоты расширения PCIe 5.0 |
| Слоты расширения | - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), прямое подключение к CPU1 - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), прямое подключение к CPU2 - 1 слот PCIe 5.0 x8/x16 полной высоты половинной длины (Full Height, Half Length), прямое подключение к CPU1 - 1 слот PCIe 5.0 x8/x16 полной высоты половинной длины (Full Height, Half Length), прямое подключение к CPU2 Слот PCIe 5.0 x8/x16 OCP 3.0 для установки сетевого модуля, подключение к CPU1 |
| Контроллер дисковой подсистемы | Интегрированный в чипсет SATA-контроллер, 8 портов 6Gb/s (2 разъема SFF-8643 HD Mini-SAS): - поддержка VROC 8.0 RAID 0/1/10/5 Интегрированный в чипсет sSATA-контроллер, 6 портов 6Gb/s (1 разъем SFF-8643 HD Mini-SAS, 2 разъема для накопителей M.2): - поддержка VROC 8.0 RAID 0/1/10/5 2 порта PCIe 5.0 x4 для подключения накопителей NVMe (1 разъем SFF-TA-1016 MCIO x8 от CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 2 порта PCIe 4.0 x4 для накопителей M.2 формата 2280/22110 (подключение к CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер): - RAID-контроллер, HBA-адаптер или Tri-Mode контроллер для накопителей SAS3 и/или SATA в слоты расширения PCIe 5.0; - Tri-Mode-контроллер для альтернативного варианта подключения накопителей NVMe в слоты расширения PCIe 5.0. |
| Дисковая подсистема | До 12 накопителей с горячей заменой 3.5"/2.5" SAS3/SATA3/NVMe Gen4 U.2/U.3 HDD/SSD в корзину на передней панели сервера. Разъемы на корзине для подключения кабелей: - 3 разъема HD Mini-SAS для накопителей SAS3/SATA; - 6 разъемов SLIMLINE x8 для накопителей NVMe PCIe 4.0 x4 (U.2 или U.3) Варианты подключения накопителей: Для накопителей SATA: - к интегрированному Primary SATA-контроллеру материнской платы двумя кабелями HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для восьми накопителей, отсеки 1-8). - к интегрированному Secondary SATA-контроллеру материнской платы кабелем HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для четырех накопителей, отсеки 9-12). Для накопителей SATA и/или SAS: - к SAS RAID-контроллеру или HBA кабелями HD Mini-SAS -> HD Mini-SAS (до 12-ти накопителей, можно использовать кабели, входящие в состав платформы); - к Tri-Mode-контроллеру кабелями 2 x HD Mini-SAS -> 2 x HD Mini-SAS или SLIMLINE x8 -> 2 x HD Mini-SAS (в зависимости от модели контроллера, до 12-ти накопителей, требуются дополнительные кабели). Для накопителей NVMe: - к двум портам PCIe 5.0 x4 от CPU2 кабелем MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для двух накопителей, отсеки 1-2); - к Tri-Mode-контроллеру кабелем SLIMLINE x8 -> SLIMLINE x8 (до двух накопителей, требуется дополнительный кабель). |
| Дополнительные накопители | До двух накопителей M.2 PCIe 4.0 x4 или SATA формата 2280/22110 с установкой в разъемы на материнской плате, подключение к CPU2: - поддержка Intel VMD(PCIe) / RSTe (SATA), Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) До двух накопителей M.2 SATA / PCIe 4.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3808 с поддержкой RAID 0/1 в слот PCIe. |
| Оптический накопитель | Не поддерживается, только внешний через порт USB 3.0 |
| Интерфейсы | На передней панели: 2 разъема USB 3.0, видео-разъем VGA На задней панели: видео-разъем VGA (D-Sub), порт управления RJ-45 1GbE, 2 порта USB 3.0, COM-порт |
| Видео-адаптер и GPU | Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAM. Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. |
| Панель управления | На передней панели: - кнопки управления: Power, System ID - индикация: Power LED, ID LED, System Status LED, Fan Status LED, Memory Status LED, LAN Activity LED На задней панели: - кнопки управления: Reset, System ID - индикация: ID LED |
| Управление и мониторинг | Integrated Baseboard Management Controller Aspeed® AST2600, IPMI 2.0 & Redfish Встроенный порт удаленного управления RJ-45 1GbE (10M, 100M, 1Gb) Полнофункциональное удаленное управление (KVM, Virtual Media over LAN) |
| Поддерживаемые операционные системы | Актуальный список |
| Блок питания | 4 блока питания 2700W 80 Plus Platinum с поддержкой резервирования и горячей заменой Режимы работы подсистемы питания: 3+1 / 2+2 Redundant Power, 4+0 Combined Power |
| Система охлаждения | 8 управляемых двухроторных вентиляторов 80x80x56 мм с резервированием и возможностью горячей замены 1 вентилятор в каждом блоке питания Радиаторы процессора с пассивным охлаждением |
| Габариты | Высота 17.5 см, ширина 44.8 см, глубина 82.2 см |
| Установка в стойку | Выдвижные рельсы для установки в стойку |
| Параметры электропитания | 100-240 VAC, 16 A(x4), 50-60 Hz |
| Условия эксплуатации | Рабочая температура от +5°C до +35°C Относительная влажность от 8% до 90% Температура хранения от -40°C до +65°C Относительная влажность при хранении от 5% до 95% |
| Гарантия | Стандартная гарантия 24 месяца, 9 x 5, обслуживание в сервисном центре |
| Дополнительная информация |
|
|
| |
| Блок-диаграмма платформы SNR-SR4408LSG |
|
| Платформа | Серверная платформа SNR-SR4408LSG Возможна установка десяти графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. Высокопроизводительный двухпроцессорный сервер высокой плотности на базе 4th/5th Generation Intel Xeon Scalable (TDP 350W), высота 4U. Типовое применение: - ИИ, машинное обучение, аналитика, Биг-дата - облачные вычисления - высокопроизводительные вычисления (HPC) |
| Форм-фактор | 4U, для установки в стойку |
| Процессор | 1 или 2 процессора семейства 4th/5th Generation Intel® Xeon® Scalable Processors Максимальный тепловой пакет (TDP) - 350W на процессор Поддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q) Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7 От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHz До 256 логических CPU на сервер с технологией Intel Hyper-Threading До 320 MB кэш-памяти L3 на процессор Максимальный объем поддерживаемой процессором оперативной памяти 4TB Поддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC) Поддержка Registered ECC-memory, в том числе 3DS Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии) |
| Чипсет | Intel C741 Chipset, 20 линий PCIe 3.0, 24 порта SATA, 14 USB 2.0 / 10 USB 3.0 |
| Оперативная память | Типы памяти: - DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1V Максимальный объем ОЗУ (процессор поддерживает максимально 4TB ОЗУ): - для RDIMM - 4096 GB (32 x 128 GB) - для RDIMM 3DS - 8192 GB (32 x 256 GB) Режимы работы памяти: 4800/5600 MT/s (4th/5th Generation Intel Xeon Scalable, 1 DPC), 4400 MT/s (2DPC) Интегрированный в процессор 8-канальный контроллер памяти (IMC) Всего 8 каналов на CPU, два модуля памяти на канал (2 DPC) Всего 16 модулей памяти на CPU, 32 модуля памяти на сервер Пропускная способность подсистемы памяти 307.2 / 358.4 GB/s |
| Сетевые адаптеры | Без интегрированного сетевого контроллера Выделенный порт управления 1 Gb Ethernet RJ-45 (10M/100M/1Gb) Дополнительно: - сетевой модуль с установкой в отсек OCP 3.0 PCIe 5.0 x8/x16 (возможен апгрейд до x16); - до пяти сетевых адаптеров в стандартные слоты расширения PCIe 5.0 |
| Слоты расширения | - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), подключение к CPU1 через PCI-switch - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width),подключение к CPU2 через PCI-switch - 2 слота PCIe 5.0 x16/x16 полной высоты полной длины (Full Height, Half Length), подключение к CPU1 через PCI-switch - 3 слота PCIe 5.0 x16/x16 полной высоты полной длины (Full Height, Half Length), подключение к CPU2 через PCI-switch Слот PCIe 5.0 x8/x16 OCP 3.0 для установки сетевого модуля, подключение к CPU1 |
| Контроллер дисковой подсистемы | Интегрированный в чипсет SATA-контроллер, 8 портов 6Gb/s (2 разъема SFF-8643 HD Mini-SAS): - поддержка VROC 8.0 RAID 0/1/10/5 Интегрированный в чипсет sSATA-контроллер, 6 портов 6Gb/s (1 разъем SFF-8643 HD Mini-SAS, 2 разъема для накопителей M.2): - поддержка VROC 8.0 RAID 0/1/10/5 4 порта PCIe 5.0 x4 для подключения накопителей NVMe (2 разъема SFF-TA-1016 MCIO x8 от CPU1): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 4 порта PCIe 5.0 x4 для подключения накопителей NVMe (2 разъема SFF-TA-1016 MCIO x8 от CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 2 порта PCIe 4.0 x4 для накопителей M.2 формата 2280/22110 (подключение к CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер): - RAID-контроллер, HBA-адаптер или Tri-Mode контроллер для накопителей SAS3 и/или SATA в слоты расширения PCIe 5.0; - Tri-Mode-контроллер для альтернативного варианта подключения накопителей NVMe в слоты расширения PCIe 5.0. |
| Дисковая подсистема | До 12 накопителей с горячей заменой 3.5"/2.5" SAS3/SATA3/NVMe Gen4 U.2/U.3 HDD/SSD в корзину на передней панели сервера. Разъемы на корзине для подключения кабелей: - 3 разъема HD Mini-SAS для накопителей SAS3/SATA; - 6 разъемов SLIMLINE x8 для накопителей NVMe PCIe 4.0 x4 (U.2 или U.3) Варианты подключения накопителей: Для накопителей SATA: - к интегрированному Primary SATA-контроллеру материнской платы двумя кабелями HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для восьми накопителей, отсеки 1-8). - к интегрированному Secondary SATA-контроллеру материнской платы кабелем HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для четырех накопителей, отсеки 9-12). Для накопителей SATA и/или SAS: - к SAS RAID-контроллеру или HBA кабелями HD Mini-SAS -> HD Mini-SAS (до 12-ти накопителей, можно использовать кабели, входящие в состав платформы); - к Tri-Mode-контроллеру кабелями 2 x HD Mini-SAS -> 2 x HD Mini-SAS или SLIMLINE x8 -> 2 x HD Mini-SAS (в зависимости от модели контроллера, до 12-ти накопителей, требуются дополнительные кабели). Для накопителей NVMe: - к четырем портам PCIe 5.0 x4 от CPU1 двумя кабелями MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для четырех накопителей, отсеки 1-4); - к четырем портам PCIe 5.0 x4 от CPU2 двумя кабелями MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для четырех накопителей, отсеки 5-8); - к Tri-Mode-контроллеру кабелем SLIMLINE x8 -> SLIMLINE x8 (для каждых двух накопителей требуется дополнительный кабель). |
| Дополнительные накопители | До двух накопителей M.2 PCIe 4.0 x4 или SATA формата 2280/22110 с установкой в разъемы на материнской плате, подключение к CPU2: - поддержка Intel VMD(PCIe) / RSTe (SATA), Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) До двух накопителей M.2 SATA / PCIe 4.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3808 с поддержкой RAID 0/1 в слот PCIe. |
| Оптический накопитель | Не поддерживается, только внешний через порт USB 3.0 |
| Интерфейсы | На передней панели: 2 разъема USB 3.0, видео-разъем VGA На задней панели: видео-разъем VGA (D-Sub), порт управления RJ-45 1GbE, 2 порта USB 3.0, COM-порт |
| Видео-адаптер и GPU | Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAM. Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. |
| Панель управления | На передней панели: - кнопки управления: Power, System ID - индикация: Power LED, ID LED, System Status LED, Fan Status LED, Memory Status LED, LAN Activity LED На задней панели: - кнопки управления: Reset, System ID - индикация: ID LED |
| Управление и мониторинг | Integrated Baseboard Management Controller Aspeed® AST2600, IPMI 2.0 & Redfish Встроенный порт удаленного управления RJ-45 1GbE (10M, 100M, 1Gb) Полнофункциональное удаленное управление (KVM, Virtual Media over LAN) |
| Поддерживаемые операционные системы | Актуальный список |
| Блок питания | 4 блока питания 2700W 80 Plus Platinum с поддержкой резервирования и горячей заменой Режимы работы подсистемы питания: 3+1 / 2+2 Redundant Power, 4+0 Combined Power |
| Система охлаждения | 8 управляемых двухроторных вентиляторов 80x80x56 мм с резервированием и возможностью горячей замены 1 вентилятор в каждом блоке питания Радиаторы процессора с пассивным охлаждением |
| Габариты | Высота 17.5 см, ширина 44.8 см, глубина 82.2 см |
| Установка в стойку | Выдвижные рельсы для установки в стойку |
| Параметры электропитания | 100-240 VAC, 16 A(x4), 50-60 Hz |
| Условия эксплуатации | Рабочая температура от +5°C до +35°C Относительная влажность от 8% до 90% Температура хранения от -40°C до +65°C Относительная влажность при хранении от 5% до 95% |
| Гарантия | Стандартная гарантия 24 месяца, 9 x 5, обслуживание в сервисном центре |
| Дополнительная информация |
|
|
| |
| Блок-диаграмма платформы SNR-SR4410LSG |
|
| Платформа | Серверная платформа SNR-SR4408LSG-12LFF Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. Высокопроизводительный двухпроцессорный сервер высокой плотности на базе 4th/5th Generation Intel Xeon Scalable (TDP 350W), высота 4U. Типовое применение: - ИИ, машинное обучение, аналитика, Биг-дата - облачные вычисления - высокопроизводительные вычисления (HPC) |
| Форм-фактор | 4U, для установки в стойку |
| Процессор | 1 или 2 процессора семейства 4th/5th Generation Intel® Xeon® Scalable Processors Максимальный тепловой пакет (TDP) - 350W на процессор Поддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q) Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7 От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHz До 256 логических CPU на сервер с технологией Intel Hyper-Threading До 320 MB кэш-памяти L3 на процессор Максимальный объем поддерживаемой процессором оперативной памяти 4TB Поддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC) Поддержка Registered ECC-memory, в том числе 3DS Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии) |
| Чипсет | Intel C741 Chipset, 20 линий PCIe 3.0, 24 порта SATA, 14 USB 2.0 / 10 USB 3.0 |
| Оперативная память | Типы памяти: - DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1V Максимальный объем ОЗУ (процессор поддерживает максимально 4TB ОЗУ): - для RDIMM - 4096 GB (32 x 128 GB) - для RDIMM 3DS - 8192 GB (32 x 256 GB) Режимы работы памяти: 4800/5600 MT/s (4th/5th Generation Intel Xeon Scalable, 1 DPC), 4400 MT/s (2DPC) Интегрированный в процессор 8-канальный контроллер памяти (IMC) Всего 8 каналов на CPU, два модуля памяти на канал (2 DPC) Всего 16 модулей памяти на CPU, 32 модуля памяти на сервер Пропускная способность подсистемы памяти 307.2 / 358.4 GB/s |
| Сетевые адаптеры | Без интегрированного сетевого контроллера Выделенный порт управления 1 Gb Ethernet RJ-45 (10M/100M/1Gb) Дополнительно: - сетевой модуль с установкой в отсек OCP 3.0 PCIe 5.0 x8/x16 - до двух сетевых адаптеров в стандартные слоты расширения PCIe 5.0 |
| Слоты расширения | - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), прямое подключение к CPU1 - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), прямое подключение к CPU2 - 1 слот PCIe 5.0 x8/x16 полной высоты половинной длины (Full Height, Half Length), прямое подключение к CPU1 - 1 слот PCIe 5.0 x8/x16 полной высоты половинной длины (Full Height, Half Length), прямое подключение к CPU2 Слот PCIe 5.0 x8/x16 OCP 3.0 для установки сетевого модуля, подключение к CPU1 |
| Контроллер дисковой подсистемы | Интегрированный в чипсет SATA-контроллер, 8 портов 6Gb/s (2 разъема SFF-8643 HD Mini-SAS): - поддержка VROC 8.0 RAID 0/1/10/5 Интегрированный в чипсет sSATA-контроллер, 6 портов 6Gb/s (1 разъем SFF-8643 HD Mini-SAS, 2 разъема для накопителей M.2): - поддержка VROC 8.0 RAID 0/1/10/5 2 порта PCIe 5.0 x4 для подключения накопителей NVMe (1 разъем SFF-TA-1016 MCIO x8 от CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 2 порта PCIe 4.0 x4 для накопителей M.2 формата 2280/22110 (подключение к CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер): - RAID-контроллер, HBA-адаптер или Tri-Mode контроллер для накопителей SAS3 и/или SATA в слоты расширения PCIe 5.0; - Tri-Mode-контроллер для альтернативного варианта подключения накопителей NVMe в слоты расширения PCIe 5.0. |
| Дисковая подсистема | До 12 накопителей с горячей заменой 3.5"/2.5" SAS3/SATA3/NVMe Gen4 U.2/U.3 HDD/SSD в корзину на передней панели сервера. Разъемы на корзине для подключения кабелей: - 3 разъема HD Mini-SAS для накопителей SAS3/SATA; - 6 разъемов SLIMLINE x8 для накопителей NVMe PCIe 4.0 x4 (U.2 или U.3) Варианты подключения накопителей: Для накопителей SATA: - к интегрированному Primary SATA-контроллеру материнской платы двумя кабелями HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для восьми накопителей, отсеки 1-8). - к интегрированному Secondary SATA-контроллеру материнской платы кабелем HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для четырех накопителей, отсеки 9-12). Для накопителей SATA и/или SAS: - к SAS RAID-контроллеру или HBA кабелями HD Mini-SAS -> HD Mini-SAS (до 12-ти накопителей, можно использовать кабели, входящие в состав платформы); - к Tri-Mode-контроллеру кабелями 2 x HD Mini-SAS -> 2 x HD Mini-SAS или SLIMLINE x8 -> 2 x HD Mini-SAS (в зависимости от модели контроллера, до 12-ти накопителей, требуются дополнительные кабели). Для накопителей NVMe: - к двум портам PCIe 5.0 x4 от CPU2 кабелем MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для двух накопителей, отсеки 1-2); - к Tri-Mode-контроллеру кабелем SLIMLINE x8 -> SLIMLINE x8 (до двух накопителей, требуется дополнительный кабель). |
| Дополнительные накопители | До двух накопителей M.2 PCIe 4.0 x4 или SATA формата 2280/22110 с установкой в разъемы на материнской плате, подключение к CPU2: - поддержка Intel VMD(PCIe) / RSTe (SATA), Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) До двух накопителей M.2 SATA / PCIe 4.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3808 с поддержкой RAID 0/1 в слот PCIe. |
| Оптический накопитель | Не поддерживается, только внешний через порт USB 3.0 |
| Интерфейсы | На передней панели: 2 разъема USB 3.0, видео-разъем VGA На задней панели: видео-разъем VGA (D-Sub), порт управления RJ-45 1GbE, 2 порта USB 3.0, COM-порт |
| Видео-адаптер и GPU | Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAM. Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. |
| Панель управления | На передней панели: - кнопки управления: Power, System ID - индикация: Power LED, ID LED, System Status LED, Fan Status LED, Memory Status LED, LAN Activity LED На задней панели: - кнопки управления: Reset, System ID - индикация: ID LED |
| Управление и мониторинг | Integrated Baseboard Management Controller Aspeed® AST2600, IPMI 2.0 & Redfish Встроенный порт удаленного управления RJ-45 1GbE (10M, 100M, 1Gb) Полнофункциональное удаленное управление (KVM, Virtual Media over LAN) |
| Поддерживаемые операционные системы | Актуальный список |
| Блок питания | 4 блока питания 2700W 80 Plus Platinum с поддержкой резервирования и горячей заменой Режимы работы подсистемы питания: 3+1 / 2+2 Redundant Power, 4+0 Combined Power |
| Система охлаждения | 8 управляемых двухроторных вентиляторов 80x80x56 мм с резервированием и возможностью горячей замены 1 вентилятор в каждом блоке питания Радиаторы процессора с пассивным охлаждением |
| Габариты | Высота 17.5 см, ширина 44.8 см, глубина 82.2 см |
| Установка в стойку | Выдвижные рельсы для установки в стойку |
| Параметры электропитания | 100-240 VAC, 16 A(x4), 50-60 Hz |
| Условия эксплуатации | Рабочая температура от +5°C до +35°C Относительная влажность от 8% до 90% Температура хранения от -40°C до +65°C Относительная влажность при хранении от 5% до 95% |
| Гарантия | Стандартная гарантия 24 месяца, 9 x 5, обслуживание в сервисном центре |
| Дополнительная информация |
|
|
| |
| Блок-диаграмма платформы SNR-SR4408LSG-12LFF |
|
| Платформа | Серверная платформа SNR-SR4410LSG-12LFF Возможна установка десяти графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. Высокопроизводительный двухпроцессорный сервер высокой плотности на базе 4th/5th Generation Intel Xeon Scalable (TDP 350W), высота 4U. Типовое применение: - ИИ, машинное обучение, аналитика, Биг-дата - облачные вычисления - высокопроизводительные вычисления (HPC) |
| Форм-фактор | 4U, для установки в стойку |
| Процессор | 1 или 2 процессора семейства 4th/5th Generation Intel® Xeon® Scalable Processors Максимальный тепловой пакет (TDP) - 350W на процессор Поддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q) Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7 От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHz До 256 логических CPU на сервер с технологией Intel Hyper-Threading До 320 MB кэш-памяти L3 на процессор Максимальный объем поддерживаемой процессором оперативной памяти 4TB Поддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC) Поддержка Registered ECC-memory, в том числе 3DS Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии) |
| Чипсет | Intel C741 Chipset, 20 линий PCIe 3.0, 24 порта SATA, 14 USB 2.0 / 10 USB 3.0 |
| Оперативная память | Типы памяти: - DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1V Максимальный объем ОЗУ (процессор поддерживает максимально 4TB ОЗУ): - для RDIMM - 4096 GB (32 x 128 GB) - для RDIMM 3DS - 8192 GB (32 x 256 GB) Режимы работы памяти: 4800/5600 MT/s (4th/5th Generation Intel Xeon Scalable, 1 DPC), 4400 MT/s (2DPC) Интегрированный в процессор 8-канальный контроллер памяти (IMC) Всего 8 каналов на CPU, два модуля памяти на канал (2 DPC) Всего 16 модулей памяти на CPU, 32 модуля памяти на сервер Пропускная способность подсистемы памяти 307.2 / 358.4 GB/s |
| Сетевые адаптеры | Без интегрированного сетевого контроллера Выделенный порт управления 1 Gb Ethernet RJ-45 (10M/100M/1Gb) Дополнительно: - сетевой модуль с установкой в отсек OCP 3.0 PCIe 5.0 x8/x16 (возможен апгрейд до x16); - до пяти сетевых адаптеров в стандартные слоты расширения PCIe 5.0 |
| Слоты расширения | - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width), подключение к CPU1 через PCI-switch - 4 слота PCIe 5.0 x16/x16 полной высоты полной длины для плат двойной ширины (Full Height, Full Length, Double Width),подключение к CPU2 через PCI-switch - 2 слота PCIe 5.0 x16/x16 полной высоты полной длины (Full Height, Half Length), подключение к CPU1 через PCI-switch - 3 слота PCIe 5.0 x16/x16 полной высоты полной длины (Full Height, Half Length), подключение к CPU2 через PCI-switch Слот PCIe 5.0 x8/x16 OCP 3.0 для установки сетевого модуля, подключение к CPU1 |
| Контроллер дисковой подсистемы | Интегрированный в чипсет SATA-контроллер, 8 портов 6Gb/s (2 разъема SFF-8643 HD Mini-SAS): - поддержка VROC 8.0 RAID 0/1/10/5 Интегрированный в чипсет sSATA-контроллер, 6 портов 6Gb/s (1 разъем SFF-8643 HD Mini-SAS, 2 разъема для накопителей M.2): - поддержка VROC 8.0 RAID 0/1/10/5 4 порта PCIe 5.0 x4 для подключения накопителей NVMe (2 разъема SFF-TA-1016 MCIO x8 от CPU1): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 4 порта PCIe 5.0 x4 для подключения накопителей NVMe (2 разъема SFF-TA-1016 MCIO x8 от CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) 2 порта PCIe 4.0 x4 для накопителей M.2 формата 2280/22110 (подключение к CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер): - RAID-контроллер, HBA-адаптер или Tri-Mode контроллер для накопителей SAS3 и/или SATA в слоты расширения PCIe 5.0; - Tri-Mode-контроллер для альтернативного варианта подключения накопителей NVMe в слоты расширения PCIe 5.0. |
| Дисковая подсистема | До 12 накопителей с горячей заменой 3.5"/2.5" SAS3/SATA3/NVMe Gen4 U.2/U.3 HDD/SSD в корзину на передней панели сервера. Разъемы на корзине для подключения кабелей: - 3 разъема HD Mini-SAS для накопителей SAS3/SATA; - 6 разъемов SLIMLINE x8 для накопителей NVMe PCIe 4.0 x4 (U.2 или U.3) Варианты подключения накопителей: Для накопителей SATA: - к интегрированному Primary SATA-контроллеру материнской платы двумя кабелями HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для восьми накопителей, отсеки 1-8). - к интегрированному Secondary SATA-контроллеру материнской платы кабелем HD Mini-SAS -> HD Mini-SAS (подключено по умолчанию для четырех накопителей, отсеки 9-12). Для накопителей SATA и/или SAS: - к SAS RAID-контроллеру или HBA кабелями HD Mini-SAS -> HD Mini-SAS (до 12-ти накопителей, можно использовать кабели, входящие в состав платформы); - к Tri-Mode-контроллеру кабелями 2 x HD Mini-SAS -> 2 x HD Mini-SAS или SLIMLINE x8 -> 2 x HD Mini-SAS (в зависимости от модели контроллера, до 12-ти накопителей, требуются дополнительные кабели). Для накопителей NVMe: - к четырем портам PCIe 5.0 x4 от CPU1 двумя кабелями MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для четырех накопителей, отсеки 1-4); - к четырем портам PCIe 5.0 x4 от CPU2 двумя кабелями MCIO x8 -> SLIMLINE x8 (подключено по умолчанию для четырех накопителей, отсеки 5-8); - к Tri-Mode-контроллеру кабелем SLIMLINE x8 -> SLIMLINE x8 (для каждых двух накопителей требуется дополнительный кабель). |
| Дополнительные накопители | До двух накопителей M.2 PCIe 4.0 x4 или SATA формата 2280/22110 с установкой в разъемы на материнской плате, подключение к CPU2: - поддержка Intel VMD(PCIe) / RSTe (SATA), Intel VROC 8.0 RAID 0/1 (для RAID требуется ключ активации Intel VROC Key) До двух накопителей M.2 SATA / PCIe 4.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3808 с поддержкой RAID 0/1 в слот PCIe. |
| Оптический накопитель | Не поддерживается, только внешний через порт USB 3.0 |
| Интерфейсы | На передней панели: 2 разъема USB 3.0, видео-разъем VGA На задней панели: видео-разъем VGA (D-Sub), порт управления RJ-45 1GbE, 2 порта USB 3.0, COM-порт |
| Видео-адаптер и GPU | Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAM. Возможна установка восьми графических ускорителей (GPU) или видеокарт двойной ширины с TDP до 450W. |
| Панель управления | На передней панели: - кнопки управления: Power, System ID - индикация: Power LED, ID LED, System Status LED, Fan Status LED, Memory Status LED, LAN Activity LED На задней панели: - кнопки управления: Reset, System ID - индикация: ID LED |
| Управление и мониторинг | Integrated Baseboard Management Controller Aspeed® AST2600, IPMI 2.0 & Redfish Встроенный порт удаленного управления RJ-45 1GbE (10M, 100M, 1Gb) Полнофункциональное удаленное управление (KVM, Virtual Media over LAN) |
| Поддерживаемые операционные системы | Актуальный список |
| Блок питания | 4 блока питания 2700W 80 Plus Platinum с поддержкой резервирования и горячей заменой Режимы работы подсистемы питания: 3+1 / 2+2 Redundant Power, 4+0 Combined Power |
| Система охлаждения | 8 управляемых двухроторных вентиляторов 80x80x56 мм с резервированием и возможностью горячей замены 1 вентилятор в каждом блоке питания Радиаторы процессора с пассивным охлаждением |
| Габариты | Высота 17.5 см, ширина 44.8 см, глубина 82.2 см |
| Установка в стойку | Выдвижные рельсы для установки в стойку |
| Параметры электропитания | 100-240 VAC, 16 A(x4), 50-60 Hz |
| Условия эксплуатации | Рабочая температура от +5°C до +35°C Относительная влажность от 8% до 90% Температура хранения от -40°C до +65°C Относительная влажность при хранении от 5% до 95% |
| Гарантия | Стандартная гарантия 24 месяца, 9 x 5, обслуживание в сервисном центре |
| Дополнительная информация |
|
|
| |

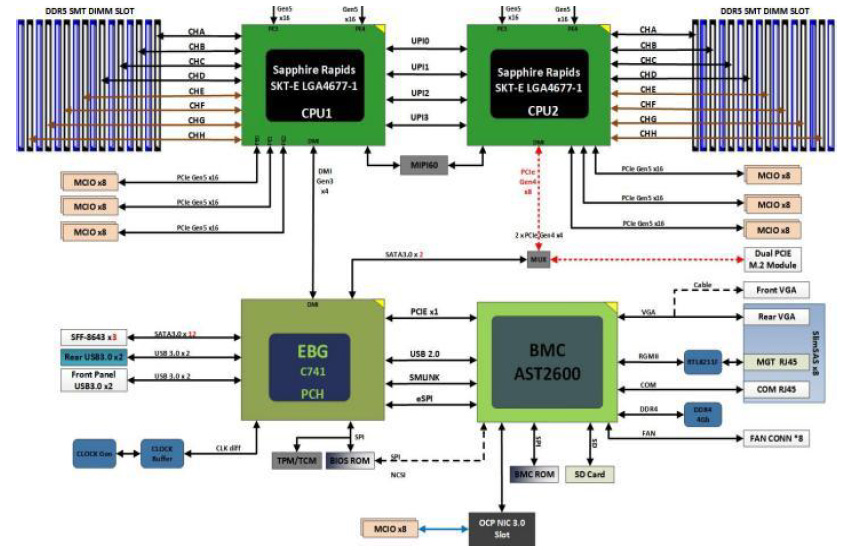

| Блок-диаграмма платформы SNR-SR4410LSG-12LFF |
|
